New в облицовке стен. НВФ – опыт из Хорватии

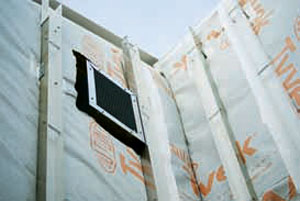

Гидроизоляционный слой подкровельного мембранного материала защищает строение от влаги и ветра (Фото: DuPont)В жилом районе Загреба (Хорватия) построена вилла класса люкс. Здание в стиле постмодерна привлекает внимание своей асимметричной формой и белой обшивкой. Спроектированный хорватским архитектурным бюро DVA Arhitekta, дом воспроизводит размер и форму предыдущей виллы владельца.
Динамически пересекающиеся прямые линии здания, его стены и скатная крыша напоминают грани драгоценного бриллианта; и только широкие, произвольно расположенные окна, нарушают однородную поверхность фасадов, а большие ниши скрывают просторные балконы.
Нестандартный ход предприняли архитекторы при оформлении стен и кровли. Для защиты конструкций от влаги, ветра и других атмосферных воздействий было принято решение задействовать высокие технологии. В итоге был использован не нашедший еще широкого применения в частном домостроении навесной вентилируемый фасад с воздушным зазором (НВФ).

Почему НВФ?
Применение НВФ для отделки фасада здания обеспечивает высокий уровень тепло- и шумоизоляции, защищает стены от атмосферных воздействий. Вентиляция внутренних слоев системы позволяет удалить атмосферную влагу и влагу, образующуюся вследствие диффузии водяных паров изнутри. Такой фасад долговечен, кроме того, его использование придает зданию модный и презентабельный вид, а легкость в уходе (достаточно обычного мытья панелей) позволяет поддерживать элегантный декоративный стиль на протяжении всего срока службы здания. К субъективным недостаткам НВФ относят высокую стоимость самой системы и ее монтажа. Однако, поскольку в нашем случае речь идет об объекте класса Luxury, то внимание архитекторов априори было сосредоточено на качественных дорогих решениях.

Снежная изюминка

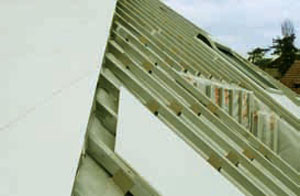

Фиксация панелей не жесткая, а плавающая, листы двигаются во всех направлениях, что не допускает деформации конструкции (Фото: DuPont)Дабы подчеркнуть форму виллы, для наружной обшивки разработчики проекта выбрали искусственный камень DuPont™ Corian®. Однородность цвета панелей позволила сделать всю поверхность здания однотонно белой. Предпочтение отдано таким панелям и по причине соответствия их технических характеристик требованиям проекта.
DuPont™ Corian® принадлежит к группе горючести Г1. Он прочен, стоек к весьма сильным ударам, и в то же время термопластичен, то есть при нагревании до определенной температуры (+170°C) материалу можно придать любую требуемую форму. Прочностные характеристики при этом не теряются (когда он остынет до 25°C). Помимо этого, следует отметить низкие значения материала на водопоглощение и впитываемость, а также высокий уровень морозостойкости. Благодаря низкому поглощению влаги и устойчивости к красителям, природным загрязняющим веществам, циклам замораживания-оттаивания, панели из искусственного камня идеально подходят для наружного применения.
Выпускают данный материал листами размером 3658х760 мм. Толщина листов различна – от 6 мм до 19 мм. Отметим, что максимальный размер внешней панели из Corian не должен превышать 16 м2, так как при повышении температуры на 40°C температурное расширение составляет 1 мм на погонный метр.
Интересно, что изначально искусственный камень позиционировался на рынке в качестве высокоэффективного материала для изготовления столешниц и рабочих поверхностей для кухонь и ванных комнат. Но разработчики решили немного расширить возможные сферы его использования, им это удалось. В результате сегодня искусственный камень востребован как отделочный материал, применяемый в сфере дизайна, архитектуры и даже в производстве мебели.

Монтаж

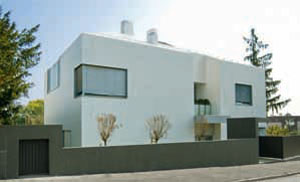

Фасад дома (Фото: DuPont)Монтаж навесного вентилируемого фасада виллы провели по разработанной схеме.
На несущие стены прикрепили алюминиевую механическую установочную систему с невидимым крепежом. Ее элементы устанавливали через каждые 650x650 мм. Система состоит из вертикальных профилей ‘T’ или ‘L’-формы, установленных на алюминиевые кронштейны и прикрепленных к основанию.
После установки опорных и несущих кронштейнов был смонтирован утеплитель. Затем для защиты строения от влаги, ветра, и других атмосферных явлений уложен гидроизоляционный слой подкровельного мембранного материала (DuPont™ Tyvek® Solid). Такая мембрана естественным образом пропускает конденсат, но при этом остается водонепроницаемой. Она проницаема для пара и непроницаема для воды.
Сверху на кронштейны установили алюминиевые направляющие.

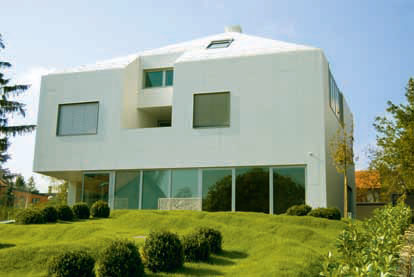

Фото готового дома (Фото: DuPont)К направляющим фасадной системы прикрепили декоративные панели. Нужно отметить, что на данном этапе есть два допустимых варианта монтажа – панели из декоративного камня можно приклеить к направляющим с помощью специального клея, особо стойкого к атмосферным воздействиям, или прикрепить механически на потайные крепления. При реализации данного проекта был использован последний принцип, что предоставило возможность устанавливать и демонтировать каждую панель в отдельности и при необходимости производить ремонт и осмотр. Фиксация панелей не жесткая, а плавающая, то есть листы двигаются во всех направлениях, что в свою очередь компенсирует термические расширения и не допускает деформации конструкции.
Необычность данного дома в том, что крыша выполнена из аналогичного фасаду материала – искусственного камня. Ее монтаж проходил по схеме, использованной при монтаже фасада. После монтажа панелей на внешних стенах и крыше были установлены откосы, водосточные сливы, парапетные части фасада, снегозадержатели на кровле и пр.

Внимание на комплектность НВФ
Составляющие навесного вентилируемого фасада:

  • подоблицовочная система (или же подсистема);
  • крепежные элементы – кронштейны и анкеры;
  • минераловатный утеплитель;
  • гидроизоляционный слой DuPont™ Tyvek® Solid воздушный зазор (организован между облицовкой и подкровельной мембраной);
  • облицовочные панели из искусственного камня DuPont™ Corian®.

Автор: Марина Рогальская
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
