Создание звукокомфорта в жилом доме

Звуковой дискомфорт в жилом помещении может быть вызван шумом сбоку, сверху и снизу (например, от соседей по этажу и людей, живущих этажом ниже и выше).

Источники шума от соседей сбоку в основном — воздушные. Это громко включенные работающие музыкальные приборы, телевизор, разговор, "хоровое" застольное "пение" и т. п. Такая звуковая энергия заставляет колебаться стены и проникает сквозь них. Ограждающие любое помещение конструкции (в данном случае, стены, перегородки) подразделяют на однослойные, чаще монолитные (кирпичные, железобетонные, каменные и другие), и многослойные, выполненные из различных материалов. Эти конструкции, независимо от их исполнения, преграждают путь звуковым волнам. Звукоизолирующую способность ограждающих конструкций, применяемых в строительстве, оценивают по усредненным значениям индексов звукоизоляции Rw и Lnw. Для домов категории "А" (самой высокой) они должны составлять 54 и 55 дБ соответственно, для домов категории "Б" — 52 и 58 дБ и, наконец, для домов категории "В" — 50 и 60 дБ.

Специалисты рекомендуют такие основные способы защиты от шумных соседей сбоку: улучшение звукоизоляции преграды (стены, перегородки); обеспечение эффективного поглощения и рассеивания звуковой энергии внутри ограждающей конструкции, а также комбинацию этих способов.
В первом случае повысить звукоизоляцию можно за счет создания жесткой или массивной конструкции стен, чтобы звуковая волна не смогла заставить преграду колебаться, передавая при этом звук внутрь помещения.

Однако этот способ нецелесообразно применять на практике из-за значительного увеличения веса стен и перегородок (следовательно, и нагрузки на фундамент), а также стоимости строительства. Кроме того, эффективность звукоизоляции стены в зависимости от ее толщины определяется (рассчитывается) по логарифмической зависимости. Поэтому даже двукратное увеличение толщины стены обеспечивает улучшение ее звукоизоляционной способности всего лишь на 6–7 дБ. Мешающий шум от соседей означает превышение фонового уровня, как минимум, на 10–15 дБ.
Второй способ — создание многослойных конструкций. Например, многослойных панелей, состоящих из "жестких" (гипсокартонных плит, гипсоволокнистых листов) и "мягких" (звукопоглотителей, таких как минеральная вата, вспененное стекло) слоев. В таких конструкциях "твердые" слои отражают звуковые колебания, а "мягкие" их поглощают. Использование многослойных панелей позволяет снизить уровень шума на 10–13 дБ при незначительных потерях площади. На украинском рынке представлены звукоизолирующие пазогребневые панели (ЗИПС), выпускаемые российской компанией

Акустические материалы и технологии

Количество твердых и мягких слоев в панелях ЗИПС может составлять как два, так и четыре. Конструкция панели позволяет монтировать ее к стене без дополнительного каркаса при помощи 8 виброизолирующих узлов крепления, усиливающих ее звукоизолирующую способность. По утверждению специалистов фирмы АКУСТИЧЕСКИЕ МАТЕРИАЛЫ И ТЕХНОЛОГИИ, установка панелей ЗИПС-Super на стену толщиной в один кирпич снижает грохот соседского музыкального центра, сравнимый по уровню шума с постоянно хлопающими дверями лифта, до допустимых для жилья в дневное время 40 дБ.

Возможно также создание многослойной конструкции из обычных гипсокартонных плит и стекловолоконных матов, представленных в Украине торговыми марками ISOVER и Ursa. Их варианты чуть дешевле предыдущего. Плита, предлагаемая этими компаниями, представляет собой конструкцию, обшитую снаружи сдвоенными гипсокартонными листами толщиной 12,5 мм каждый с 40-миллиметровым слоем заполнителя из стекловолоконной ваты и воздушной полостью между ними в 100 мм. Это позволяет, обеспечит снижение уровня шума примерно на 10 дБ. Однако применение таких панелей уменьшает полезный объем помещения.

От соседей снизу в квартиру проникает только воздушный шум, а от соседей сверху — ударный и воздушный. Эффективность защиты от шума соседей сверху и снизу зависит от качества выполнения межэтажного перекрытия, которое по нормативам должно представлять собой многослойную конструкцию.

Применяемая для защиты сверху многослойная конструкция может перекрывать только воздушный шум, но не ударный, иначе ее пришлось бы делать очень толстой и тяжелой. В качестве наружного слоя такой конструкции устанавливают звукопоглощающий подвесной (или подшивной) потолок (например, марки ECOPHON). Для усиления эффекта звукоизоляции подвесные потолки могут быть установлены на расстоянии от 5 до 40 см от плиты перекрытия.

Так, установка подвесного потолка на расстоянии 20 см от перекрытия позволяет повысить эффект защиты от шума почти в два раза, чем при монтаже потолка на удалении 5 см.

Однако снижение потолка на 20 см при исходной высоте например, 2,5 м, приводит к существенному сокращению полезного объема помещения.
Размещение в полости между плитой перекрытия и подвесным потолком одного–двух слоев звукопоглощающего материала из стекловолоконных или минераловатных матов, толщина которых определяется утрачиваемой высотой потолка, позволяет существенно улучшить шумоизоляцию. Так, установка в межпотолочном пространстве одного слоя звукопоглощающего материала на 10-сантиметровом удалении от перекрытия значительно увеличивает общую эффективность предлагаемой конструкции. Уровень шума в этом случае может быть понижен на 8–12 дБ.
Звукоизоляцию пола с одной стороны можно назвать защитой от шума снизу, поскольку она подразумевается изоляция нижней поверхности жилого помещения. Но с другой — это защита сверху и снизу, так как благодаря ей нивелируется звуковой дискомфорт для людей, живущих этажом ниже.
Практика свидетельствует о том, что на первом месте в жилых зданиях стоит проблема ударного шума от соседей сверху, причиной чему служит именно недостаточная звукоизоляция перекрытий. Сложность решения ее заключена в физике возникновения ударного шума. Если надежная изоляция от воздушного шума (голос, телевизор и даже домашний кинотеатр на средней громкости) еще достигается увеличением толщины плиты перекрытия (например, из монолитного железобетона) до 250 мм, то для обеспечения требуемой защиты от ударного шума необходимо создание дополнительной конструкции звукоизоляционного пола. Дело в том, что эффективность защиты от ударного шума плитой практически любого межэтажного перекрытия, как правило, ниже требований строительных норм примерно на 20 дБ. В то время как действительный акустический комфорт наступает при эффективности конструкции звукоизоляционного пола, равной 25 дБ и более.

Наиболее эффективным способом защиты от ударного шума, так же как и в других случаях, служит создание звукоизоляционного пола многослойной конструкции. Основные элементы этой конструкции:

• „плита перекрытия;
• „выравнивающая стяжка (при необходимости);
• „звукопоглощающий материал (толщина 40–50 мм);
• „стяжка;
• „гидроизолирующий слой;
• „финишное (чистовое) покрытие.

Однако для обеспечения эффективного шумопоглощения с помощью многослойного пола с чистовым покрытием из жестких материалов (паркет, ламинаты пр.) необходимо полностью исключить контакт стяжки и финишного покрытия со стенами.
Зачастую такую конструкцию называют "плавающим полом".

В основном такое многослойное устройство пола обеспечивает и защиту от шума соседа, живущего на нижнем этаже, и, в определенной мере, позволяет понизить излишний шум, попадающий в квартиру снизу.

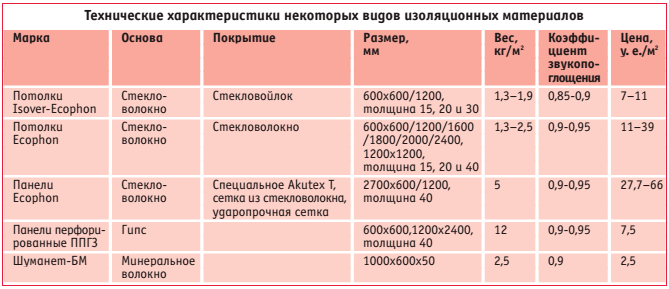

Опыт показывает, что "плавающий" пол позволяет понизить уровень шума на 8–33 дБ для наиболее распространенных в бы76 ЗВУКОИЗОЛЯЦИЯ –HD Марка Потолки Isover-Ecophon Потолки Ecophon Панели Ecophon Панели перфорированные ППГЗ Шуманет-БМ Основа Стекловолокно Стекловолокно Стекловолокно Гипс Минеральное волокно Размер, мм 600x600/1200, толщина 15, 20 и 30 600x600/1200/1600 /1800/2000/2400, 1200x1200, толщина 15, 20 и 40 2700x600/1200, толщина 40 600x600,1200x2400, толщина 40 1000x600x50 Вес, кг/м 2 1,3–1,9 1,3–2,5 5 12 2,5 Цена, у. е./м 2 7–11 11–39 27,7–66 7,5 2,5 Коэффициент звукопоглощения 0,85-0,9 0,9-0,95 0,9-0,95 0,9-0,95 0,9 Покрытие Стекловойлок Стекловолокно Специальное Akutex Т, сетка из стекловолокна, ударопрочная сетка Технические характеристики некоторых видов изоляционных материалов p54_109.qxd 07.03.2006 18:43 Page 76 ту шумов с частотами от 150 до 3000 Гц.

Специалисты утверждают, что одно из самых оптимальных решений при борьбе с шумом — применение, в качестве изолирующего слоя мягких матов, изготовленных из очень тонкого стекловолокна.

Автор: Петр Сергиенко
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
