Крепежные детали: рекомендации для монтажников и монтажные инструменты

Рекомендации для монтажников
Глубина рассверливаемого отверстия для установки анкера, дюбеля должна быть больше, чем глубина анкеровки (hv -расстояния от наружной поверхности несущего массива до конца распорной части анкера, дюбеля). Толщина закрепляемой детали при сквозном креплении (dа) должна быть равна сумме толщин присоединяемой детали и элемента, который не несет нагрузку (штукатурка, изоляция и т.п.).

При монтаже с использованием дюбелей минимальная длина шурупа должна быть равна сумме толщин прикрепляемой детали и штукатурки плюс длина дюбеля, плюс один диаметр шурупа. Во избежание разрушения материала основы следует выполнять нормативные требования относительно краевых и осевых расстояний. При этом рекомендуемые краевые расстояния для нейлоновых и стальных анкеров и дюбелей составляют 2 hv, осевые расстояния — 4 hv.

При установке дюбеля необходимо учитывать, что расстояние от кромки стены должно быть не меньше длины дюбеля. Если дюбель устанавливают вблизи кромки, то его следует располагать так, чтобы направление распора было параллельно кромке. Основными видами монтажа с использованием анкеров и дюбелей являются монтаж заподлицо и сквозной монтаж. При монтаже заподлицо необходимо сначала рассверлить отверстие, а затем вставить анкер, дюбель заподлицо с отверстием и завинтить винт или шуруп через монтируемую деталь.

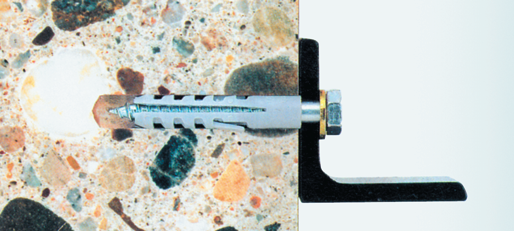

В случае сквозного монтажа дюбель вставляют в рассверленное отверстие через закрепляемую деталь и закручивают шуруп или винт. Обрыв основы анкерного узла может произойти вследствие превышения допустимой нагрузки; недостаточной прочности основы анкерного крепления или недостаточно глубокой посадки анкера. Причинами разрушения строительной детали могут быть: несоблюдение краевых (С < 2 hv) и осевых (S < 4 hv) расстояний; слишком высокое распорное давление; слишком малые размеры детали.

Полностью анкер или дюбель может быть вырван из отверстия в результате значительного превышения допустимой нагрузки или неправильного монтажа. Отрыв наружной части анкера или шурупа может произойти из-за их недостаточной прочности для прилагаемой нагрузки. Монтаж с помощью химических анкеров можно производить при отрицательной и положительной температуре окружающей среды. При отрицательной температуре материал основы необходимо подогревать.

Время полного отвердения химического состава при температуре -5°С составляет 5-6 ч, при температуре +20°С — 20 мин. (FISCHER), 50 мин. (HILTI), время схватывания в зависимости от температуры может быть от 90 мин. (при -5°С) до 6 мин. (при +20°С). Проделывание электроинструментом отверстий для установки анкеров и дюбелей в пустотелых материалах и газобетоне осуществляют только в режиме "сверление". В более твердых материалах (например, в полнотелом кирпиче) отверстия проделывают в режиме "сверление с долблением (с большой частотой легких ударов)".

Режим "перфорирование (сверление и долбление с малой частотой сильных ударов)" применяют в бетоне, плотном природном камне. Специалисты рекомендуют после того, как высверлено цилиндрическое отверстие достаточной глубины, этим же сверлом с ограничителем глубины за счет кругового движения проделать конус в глубине отверстия. И только после этого устанавливать анкер. При установке компактного анкера или анкера FZEA Zykon анкерную гильзу заглубляют заподлицо или чуть глубже контрольной метки.

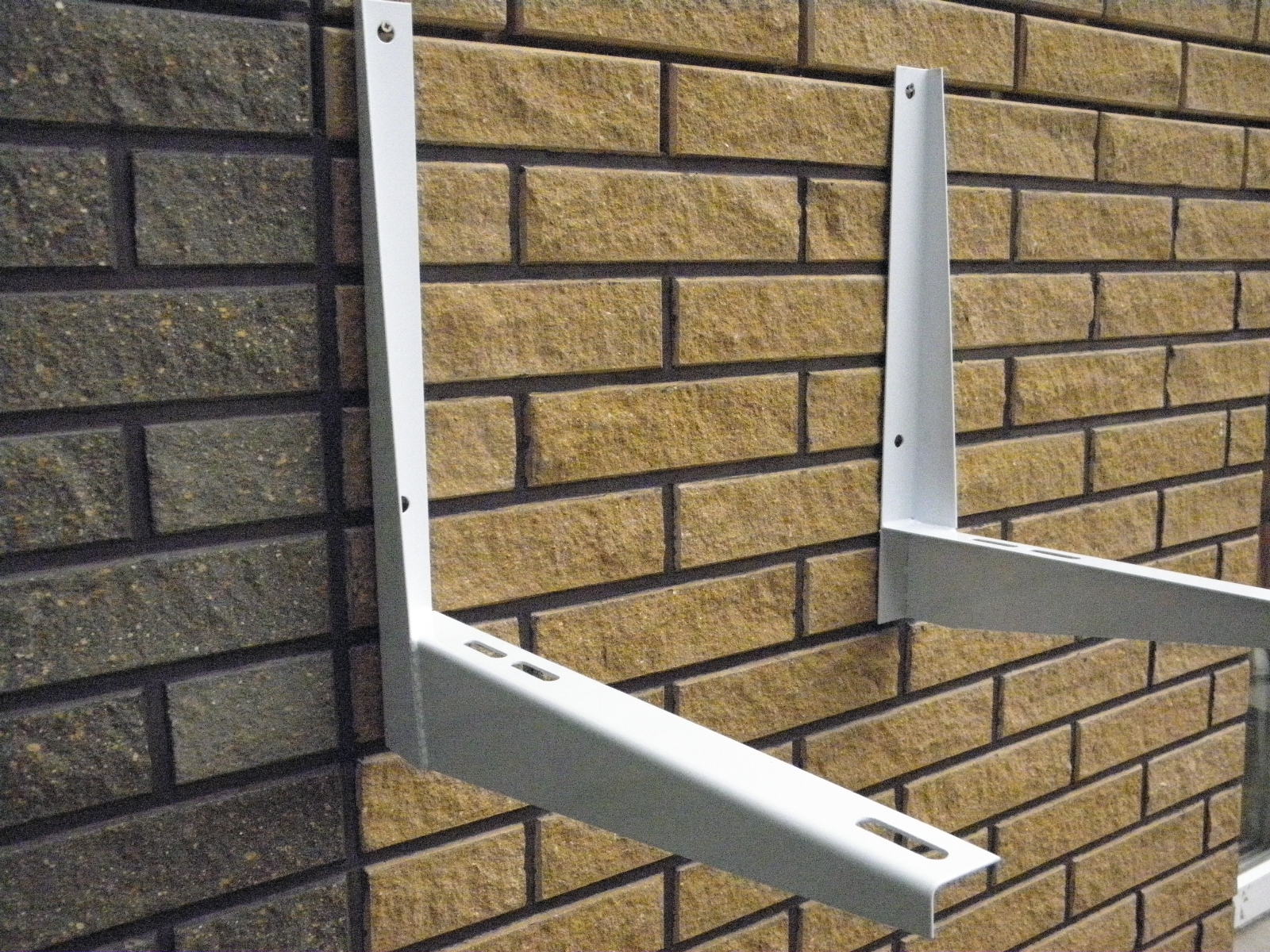

При установке фасадных систем необходимо использовать около 20 разновидностей крепежа. При этом выбор требуемого ассортимента крепежных изделий зависит от состояния конструкций фасадов и высоты. Решение этой сложной задачи возможно только с привлечением специалистов, которые способны провести объективную оценку состояния здания, а также необходимые расчеты и определить требуемый набор изделий.

Монтажные инструменты
Для увеличения скорости монтажа с применением крепежных изделий используют аккумуляторные, сетевые и пневматические шуруповерты. Применение сетевых и аккумуляторных шуруповертов целесообразно при монтаже гипсокартонных систем, металлочерепицы. Их использование также обеспечивает не только установку шурупов, болтов с требуемым усилием и на необходимую глубину, но также и возможность регулировки величины крутящего момента и глубины установки шурупа.

Для серийной установки шурупов в комплекте сетевого шуруповерта предусмотрен магазин для заворачивания шурупов. Фирма SPAX АВС выпускает инструмент для быстрого вкручивания гипсокартонных и универсальных шурупов — специализированный шуруповерт с круглым магазином для шурупов.

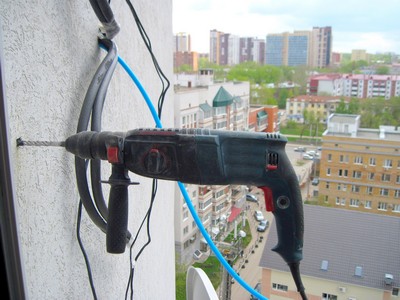

При установке анкеров в бетон, плотный природный камень применяют перфораторы.

Для правильной установки анкеров лучше применять калиброванные буры (определенного диаметра). Буры изготовлены способом холодной формовки, что придает им высокую прочность и упругость. Нанесенная на спираль специальная метка позволяет контролировать износ бура, чтобы оценить возможность его использования для проделывания отверстий для анкеров. При ее истирании бур уже нельзя применять для установки анкеров.

Для установки химических анкеров есть специальные инструменты: пистолеты (пневматические, выпресовочные, для патронов с раствором, каркасные). С помощью их клеевой раствор выдавливают в заранее подготовленное и очищенное от шлама отверстие. В комплект инструментов для установки химического анкера кроме дозатора входят сменный картридж, щетки, смесители, насос для очистки.

Для правильной установки механических анкеров под средние и большие нагрузки и химических анкеров надо использовать динамометрический ключ, чтобы контролировать требуемый момент затяжки. Для установки металлических и нейлоновых дюбелей для гипсокартона (дюбелей MOLLY), применяемых для установки легких предметов, фирмы-производители крепежа выпускают специальные монтажные механические щипцы или установочный инструмент.



Автор: Сергей Петренко
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
