Как сделать теплый пол своими руками

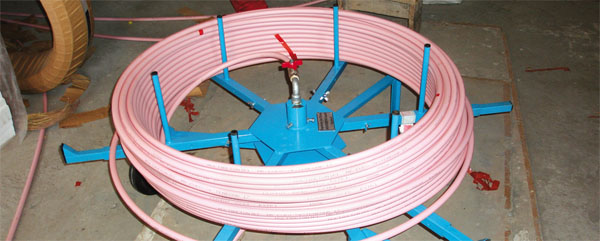

Разматыватель для труб упрощает монтаж теплого пола. Фото и технология МУЛЬТИБЕТОНУстройство теплого пола
Прошло лет 15 с тех пор, как словосочетание "теплые полы" вошло в наш обиход, появилось множество систем различных ценовых категорий и желающих их монтировать. Такая система напольного отопления является низкотемпературной системой, использующей поверхность пола в качестве источника распределения тепла.

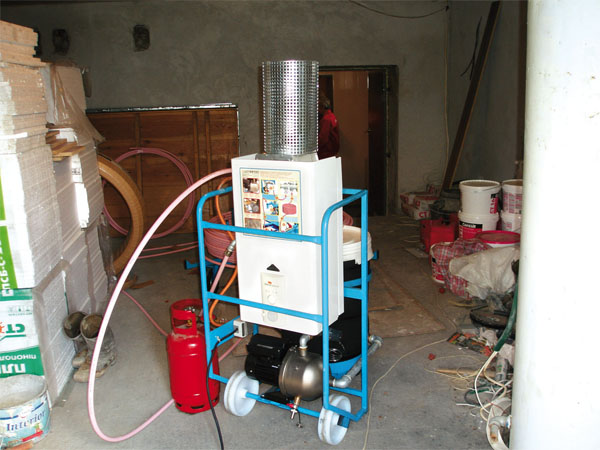

Отопление такого типа существенно отличается от радиаторного, в частности методами распределения тепла. Система напольного отопления прогревает воздух на высоту 2–2,5 метра и обеспечивает наиболее комфортное для человека распределение температур — на уровне пола воздух на 2–4 градуса теплее, чем под потолком. Кроме того, большая обогреваемая поверхность более экономична и эффективна, чем маленький, но интенсивный источник тепла. Она может Подключаем установку для подогрева теплоносителя, циркулирующего по трубам. Фото и технология МУЛЬТИБЕТОНрешать проблему как основного, так и дополнительного отопления (так как в этом случае прокладывается в отдельных помещениях и обладает меньшей мощностью).
Существует два вида подогрева полов: при помощи труб с горячей водой (метапол) и греющих электрических кабелей. Наименее затратный среди них, конечно, метапол. Трубы подсоединяют к системе центрального отопления или горячей воды. Другое достоинство водяной обогревательной системы: в отличие от электрической она совместима со всеми видами напольных покрытий. Весьма эффективно на площади больше 30 м2, потому что эксплуатационные затраты для него ниже, чем для электрического. Оно более всего подходит для частных домов, но возможно и в многоквартирном доме, если заложено в проект дома. (Приимущество металических труб для водопровода перед пластиковыми).

Как сделать теплый пол

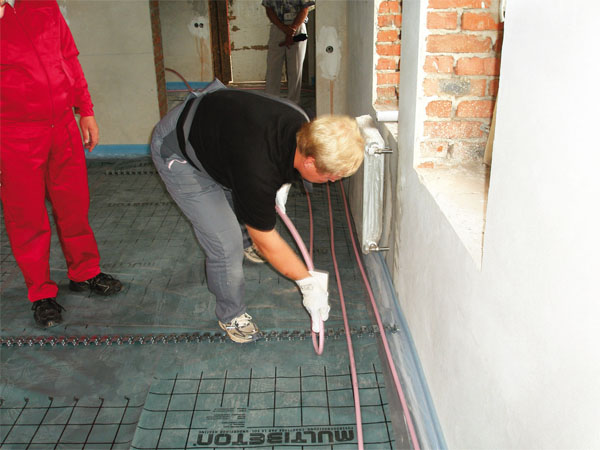

Монтаж трубы в нагретом состоянии. Фото и технология МУЛЬТИБЕТОНТеоретически водяная система напоминает систему центрального отопления, только трубопроводы здесь скрыты в конструкциях пола. Вода нагревается в котле, под давлением насоса циркулирует по трубам и, охлаждаясь, снова возвращается в котел. Для нагрева воды могут использоваться электричество, газ, уголь, солнечная энергия или центральное отопление. Температура в трубах регулируется по показаниям датчиков и поддерживается с помощью термостатов.
Трубы для "подпольного" отопления не должны засоряться и зарастать, обладать устойчивостью к коррозии и агрессивным средам, низкой теплопроводностью, обеспечивающей медленное охлаждение воды в системе, низкой звукопроводностью, прочностью, быть гибкими и иметь малый вес. Такими являются трубы из современных полимерных материалов.

Расчет теплого пола

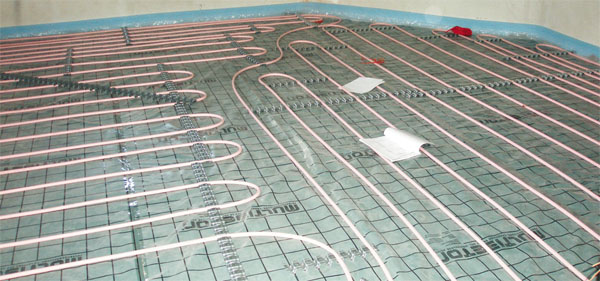

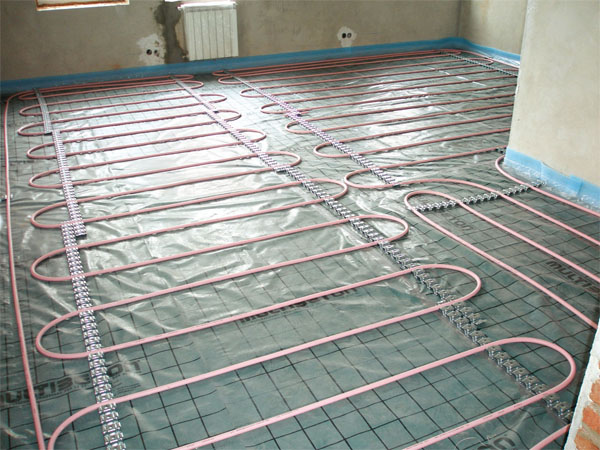

Крепим трубы стальными зажимными шинами. Фото и технология МУЛЬТИБЕТОНПри проектировании теплого пола учитывают географическое положение дома, теплоизоляцию здания, обогреваемую площадь, материал напольного покрытия, количество и размер окон. Принимают во внимание, будет ли он единственным источником тепла или дополнительным. Исходное число для расчетов — удельная мощность системы отопления. Следует учесть, что площадь обогрева — это площадь помещения, не занятая мебелью, от которой дополнительно отнимают 5–10 см — расстояние до стен. Среднее значение мощности для жилых комнат Система готова к заливке стяжкой. Фото и технология МУЛЬТИБЕТОНсоставляет: 100–120 Вт/м2; для помещений с повышенной влажностью (кухня, ванная и туалет) 130–150 Вт/м2; для балконов, лоджий, а также комнат с большими окнами — 160– 200 Вт/м2. Перед началом монтажа составляют схему с указанием расположения кабеля, концевой и соединительной муфт, датчика температуры и места подключения к электросети. В случае деформации кабеля (в процессе укладки или во время ремонтных работ) такой чертеж существенно облегчит поиск места повреждения. Расчет шага определяют по формуле: шаг укладки (см) = (100*S)/L, где S — фактическая площадь, на которую укладывается кабель (м2), а L — длина кабеля (м. п.)

Схема монтажа теплого пола

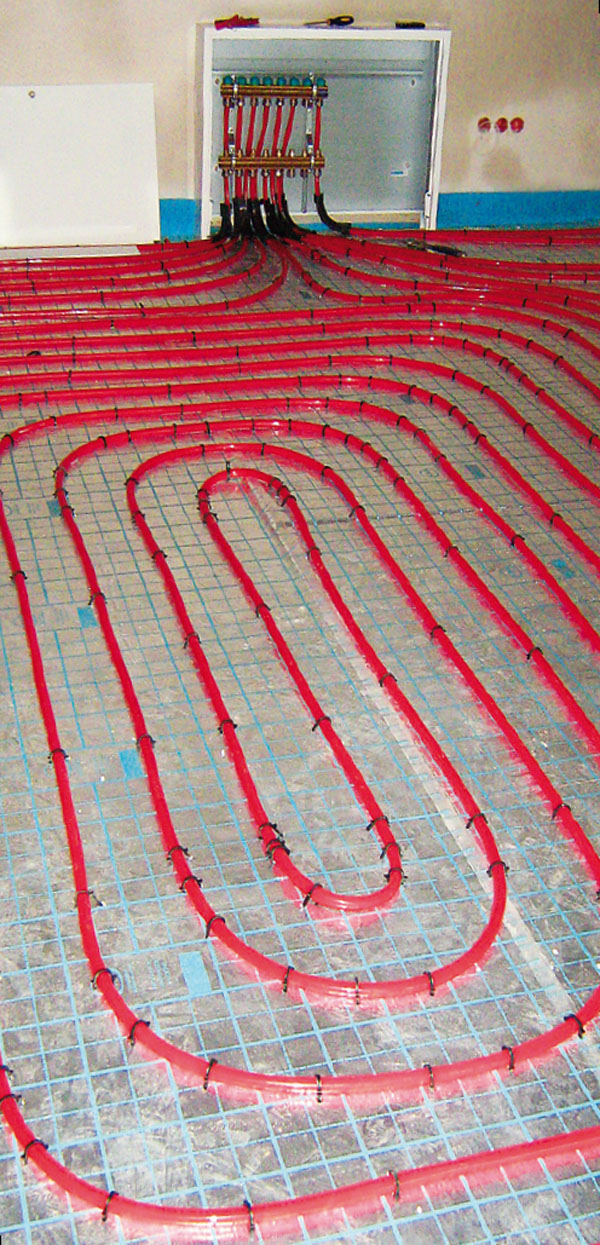

Спиралевидная укладка змеевиков. Фото: ООО KANНезависимо от того, "водяной" это теплый пол, или электрический, в его конструкцию обязательно входят нагревательные элементы (к ним относят кабели), аппаратура для управления (терморегуляторы с датчиком температуры), монтажная лента для крепления, дополнительные детали и аксессуары.
Главной особенностью устройства теплого пола является разработка проекта и соблюдение правил монтажа. Причем, важно проследить, чтобы после монтажа кабель не получил механических повреждений. Устройство теплого пола возможно как в процессе нового строительства, так и при капитальном ремонте, так как система укладывается непосредственно в цементно-песчаную стяжку. Среди основных работ, выполняемые в ходе устройства теплого пола, — гидроизоляция, раскладка нагревательного кабеля по чертежу, укладка напольного покрытия поверх системы.
Монтаж системы водяного отопления начинается с подготовки основания: поверхность пола должна быть ровной, сухой и чистой. Далее, монтаж осуществляется следующим образом: на основу укладывается тепло- и гидроизоляция, далее следуют бетонная стяжка с уложенными в ней трубами и напольное покрытие. Трубы укладывают с определенным шагом и в нужной конфигурации, чтобы покрыть ими всю поверхность пола.
На подготовленный теплый пол сверху можно уложить практически любое покрытие: керамику, ковролин, керамическую плитку, камень, ламинат и даже паркет. Хотя последний материал все же вызывает у специалистов противоречивые мнения.

Преимущества  теплого пола

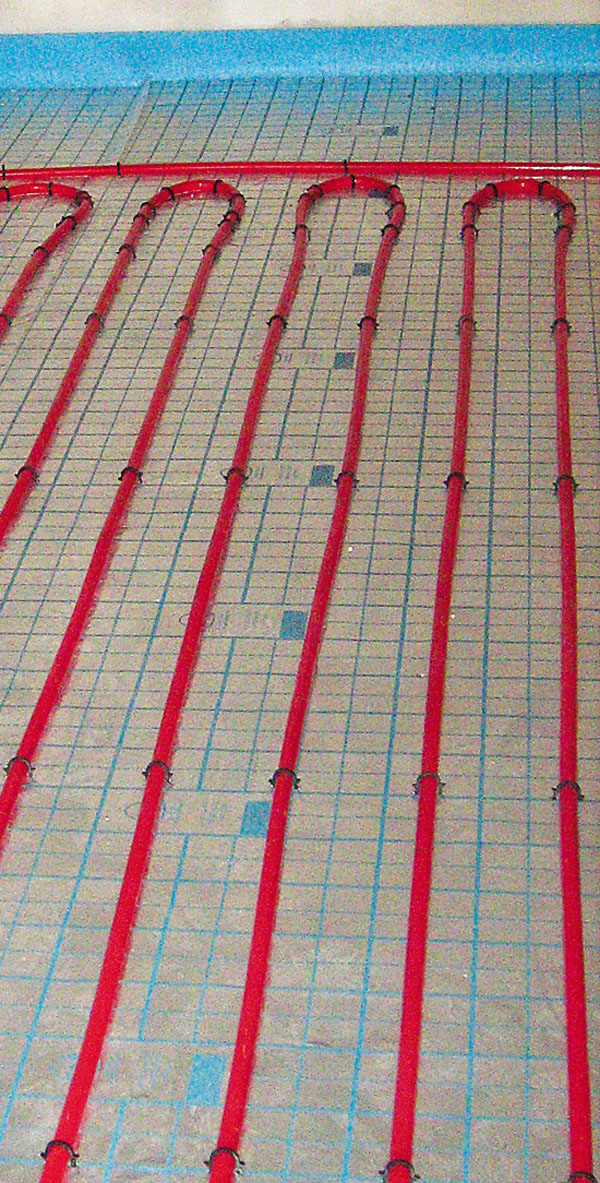

  • Зигзагообразная укладка змеевиков. Фото: ООО KANВ соответствии с законами физики, поток теплого воздуха от радиатора устремляется к потолку, создавая на уровне человеческого роста зону удушливого тепла, после чего, охлажденный, возвращается к ногам в виде сквозняка. А при напольном отоплении тепло излучается всей площадью пола и равномерно распределяется по помещению: и ноги в тепле, и голова на холоде, как того и требует народная мудрость. Кроме того, при напольном отоплении в воздухе гораздо меньше пыли, что способствует улучшению гигиенических условий.
  • Теплый пол" не только комфортнее и здоровее других систем отопления, но и экономичнее: равномерное излучение тепла позволяет снизить температуру теплоносителя с 75–95 °C до 30–50 °C. Самой комфортной температурой пола считается +22–26 °C и она может автоматически регулироваться термостатом, исключая перерасход энергии. Как ни странно, но "теплые полы" и в монтаже оказываются проще и дешевле, чем традиционные системы отопления.
  • Напольное отопление облегчает уборку дома, радует глаз отсутствием радиаторов и труб и не ограничивает варианты расстановки мебели. Но если уж следовать народной мудрости во всем, то "теплый пол" все-таки лучше применять как источник дополнительного, комфортного тепла. Зачем отказываться от пока еще дешевого центрального отопления?
  • Еще одно преимущество системы — ее невидимость. Нагревательный элемент, вмонтированный в бетонно-цементную стяжку, избавляет помещение от громоздких радиаторов и обеспечивает новые возможности оформления интерьера.
  • Теплый пол устанавливается в полах любой конструкции — бетонных, деревянных, кафельных, покрытых линолеумом.
  • Подходит для всех помещений в доме.
  • При работе системы отсутствует " круговорот " воздуха, а вместе с ним и пыли, что важно для людей, страдающих аллергией или астмой.
  • Контролируется электронными терморегуляторами. Они поддерживают заданную комфортную температуру и уменьшают расходы на электроэнергию, переключаясь в запрограммированное время на экономные режимы работы.
  • Легко интегрируется в автоматизированную систему управления всем домом.
  • Не повреждается при замерзании.
  • Терморегулятор, управляющий работой системы, менее долговечен. Однако его замена раз в пятьдесят лет несравнимо дешевле и проще, чем замена или капитальный ремонт домашней котельной, радиаторов, трубопроводов и т. д.
  • Не нуждается в обслуживании.

Автор: Екатерина Фастовец
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
