Теплый градус для пола

Как выбрать водяной теплый пол
Сравнение систем обогрева домаВодяное отопление пола эффективно на площади больше 30 м2, потому что эксплуатационные затраты для него ниже, чем для электрического. Оно более всего подходит для частных домов, но возможно и в многоквартирном доме, если заложено в проект.
Теоретически водяная система напоминает систему центрального отопления, только трубопроводы здесь скрыты в конструкциях пола. Вода нагревается в котле, под давлением насоса циркулирует по трубам и, охлаждаясь, снова возвращается в котел. Для нагрева воды могут использоваться электричество, газ, уголь, солнечная энергия или центральное отопление. Температура в трубах регулируется по показаниям датчиков и поддерживается с помощью термостатов.
Трубы для "подпольного" отопления не должны засоряться и зарастать, обладать устойчивостью к коррозии и агрессивным средам, низкой теплопроводностью, обеспечивающей медленное охлаждение воды в системе, низкой звукопроводностью, прочностью, быть гибкими и иметь малый вес. Такими являются трубы из современных полимерных материалов.

Какой теплый пол лучше
Геннадий КуноГеннадий Куно,
президент ООО КДН. доцент, к.т.н.

При выборе конкретной системы — водяной или электрической — исходить надо из экономической целесообразности. Электрический теплый пол выгоден на маленьких площадях (например, на полу прихожей), а также там, где есть дешевое электричество. А водяной целесообразен для обогрева больших площадей. Стоит заметить, что первичные инвестиции в водяной теплый пол чуть выше, чем в электрический. В случае использования теплого пола экономится 10-15% энергии на обогрев помещения по сравнению с радиаторным отоплением. Наша компания предлагает "водяной" теплый пол, эта система, застрахована и мы предоставляем на нее гарантии. Но только в случае, если система смонтирована нашими авторизированными партнерами. Почему это важно? Потому что сначала систему надо правильно рассчитать, выбрать материалы, уложить их, проверить все и подключить. Причем, для правильного монтажа нужно выбирать мастеров, специализирующихся на выбранной технологии конкретного производителя, иначе работа может быть выполнена некорректно.

Электрическая система теплый пол
Электроотопление пола больше подходит для небольших помещений (санузел, кухня, ванная), в которых оно обойдется дешевле водяного. Отапливает пол нагревательный элемент, по сути, интегрированный в пол проводник с высоким сопротивлением, который выделяет тепло при прохождении по нему электрического тока.
Монтаж системы происходит в такой последовательности: на бетонную основу укладывается теплоизоляция (пенопласт, каменная минеральная вата, керамзитобетон), которая позволяет снизить мощность и уменьшить энергозатраты. Далее монтируется нагревательный кабель или нагревательный мат, которые требуют различной толщины цементной стяжки. Чаще используются нагревательные кабели, и уровень пола после ремонта повышается на 3-5 см. Для крепления кабеля к основанию пола используется монтажная лента. В нагревательном мате (его толщина всего 3 мм) кабель необходимой длины и мощности закреплен на пластиковой сетке, и после его установки уровень пола повышается только на толщину напольного покрытия.
Во влажных помещениях в конструкции пола обязателен гидроизоляционный слой.
При электрообогреве пола допускается любое покрытие, хотя некоторых специалистов очень настораживает союз дерева и электричества, и их нетрудно понять. Если все-таки охота пуще неволи, необходимо строго придерживаться правил укладки и включать обогрев только по истечении 30 дней после установки системы. Заданную температуру пола обеспечивает терморегулятор — электронное устройство для автоматического управления нагревом. Для экономии энергии предназначен программируемый термостат. Для западного потребителя одно из основных преимуществ электрической системы перед водяной состоит в возможности использовать более низкий ночной тариф на электроэнергию, что позволяет значительно экономить средства.

Кабели - надежные курьеры тепла

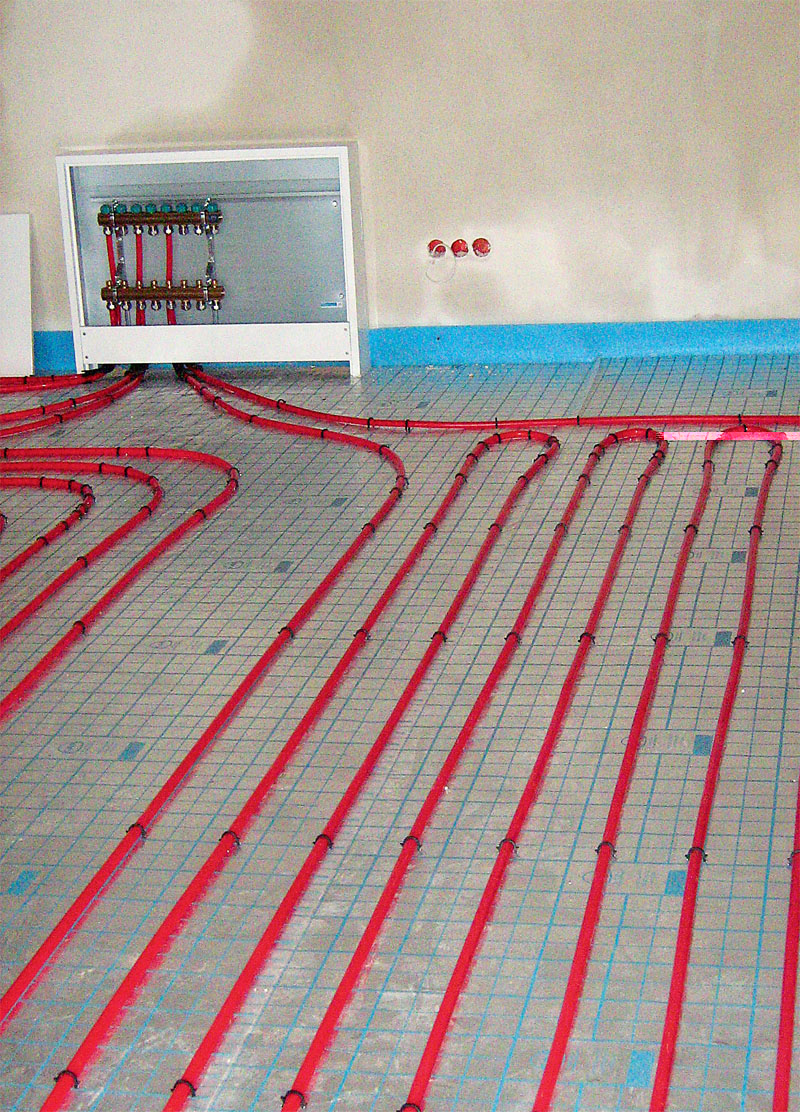

Контур, уложенный спиралью в форме меандра - для пространства пола узкого и длинного (Фото: ООО KAN)Основой элемент электрической системы "теплый пол" — специальный многослойный кабель. В качестве изоляции для него (и одновременно нагревающей поверхности) применяются материалы, устойчивые к температуре более 100°С — ПВХ, тефлон (фторопласт), силиконовая резина. Впрочем, максимально кабель нагревается до 65°С. Средняя же температура не превышает 25-30°С, что совершенно исключает опасность пожаров или травмирования людей. Для прокладки под полом практически всегда используется экранированный заземленный кабель. Экран, представляющий собой медную или стальную сетку, играет двойную роль. В первую очередь, он служит для безопасности системы, принимая на себя удар тока и предотвращая возгорание и поражение человека. Кроме того, экран гасит электромагнитные излучения, неминуемо возникающие на любом электропроводе. Излучение кабеля зависит от его структуры, силы тока в нем, способа укладки, однако во всех случаях оно существенно ниже допустимых норм: от того же телевизора его раз в десять больше. Неэкранированный "теплый" кабель также нередко применяется, например, для прокладки в стенах, потолках, в сухих местах, недоступных для воды, в конце концов, когда хозяева ограничены в средствах. Проблема безопасности в таких случаях решается подключением реле тока утечки — недорогого прибора, реагирующего на повреждение кабеля и автоматически отключающего всю систему. Кабель бывает также одножильным либо двухжильным. Первый во всех случаях приходится возвращать к источнику энергии, второй укладывается только в одну сторону и не создает магнитного поля. Но на самом деле разница между ними малосущественна — главное, что эффективность теплоотдачи у обоих типов одинаковая. Наиболее распространены кабели погонной мощностью 15-21 Вт/м. Существуют и более мощные изделия — от 17 до 25 Вт/м, имеющие диаметр 5-10 мм и предназначенные для монтажа в бетонной стяжке толщиной 3-7 см. Кабели, устанавливаемые в тонких бетонных стяжках (до 3 см) или в деревянных полах, характеризуются меньшим диаметром (2-3 мм) и мощностью в пределах 5-12 Вт/м. Важно помнить, что кабель нельзя ни укорачивать, ни доращивать. Поэтому, определив требуемую мощность и умножив эту величину на 1,3 (коэффициент запаса), выбирают марку с характеристикой, наиболее близкой к полученному значению. Заложенный излишек вовсе не означает, что система будет потреблять больше энергии — просто она будет быстрее реагировать на изменения позиции регулятора.

Греющие расчеты
При проектировании теплого пола учитывают географическое положение дома, теплоизоляцию здания, обогреваемую площадь, материал напольного покрытия, количество и размер окон. Принимают во внимание, будет ли он единственным источником тепла или дополнительным. Исходное число для расчетов — удельная мощность системы отопления. Следует учесть, что площадь обогрева — это площадь помещения, не занятая мебелью, от которой дополнительно отнимают 5-10 см — расстояние до стен. Среднее значение мощности для жилых комнат составляет: 100-120 Вт/м2; для помещений с повышенной влажностью (кухня, ванная и туалет) 130-150 Вт/м2; для балконов, лоджий, а также комнат с большими окнами — 160-200 Вт/м2. Перед началом монтажа составляют схему с указанием расположения кабеля, концевой и соединительной муфт, датчика температуры и места подключения к электросети. В случае деформации кабеля (в процессе укладки или во время ремонтных работ) такой чертеж существенно облегчит поиск места повреждения. Расчет шага определяют по формуле: шаг укладки (см) = (100*S)/L, где S — фактическая площадь, на которую укладывается кабель (м2), а L — длина кабеля (м.п.)

О том, как считать расходы
Анатолий ОтрошкоАнатолий Отрошко,
технический специалист компании ООО ЛОТЕРМ
Стоимость системы теплый пол зависит от площади обогрева помещения (не занятой мебелью, сантехникой), сложности монтажа, мощности системы (комфортный подогрев или основное отопление), от типа используемого кабеля (одножильный, двужильный), его длины, а также вида терморегулятора. Как правило, цена такой системы может быть определена только после расчета, сделанного специалистами на основе конкретной ситуации. Не надо забывать о том, что в цену комплекта теплого пола, предлагаемого производителями, обычно не входит стоимость теплоизоляционных материалов и монтажных работ. У большинства монтажных организаций плата за установку "теплых полов" составляет 15-30% от общей стоимости материалов. Если воспользоваться приблизительным расчетом, то, например, установка комфортного теплого пола производства фирмы Fenix (Чехия) для обогреваемой площади 10 м2 на основе одножильного кабеля мощностью 1200 Вт и длиной 81 м, обойдется 1270 гривен (в эту суму входит и стоимость монтажной ленты). Термостат приобретается отдельно. Простейший термостат производства фирмы OJ Electronics (Дания) обойдется порядка 546 грн, программируемый - 1040 грн.

Особенности монтажа
Независимо от того, "водяной" это теплый пол, или электрический, в его конструкцию обязательно входят нагревательные элементы (к ним относят кабели), аппаратура для управления (терморегуляторы с датчиком температуры), монтажная лента для крепления, дополнительные детали и аксессуары.
Главной особенностью устройства теплого пола является разработка проекта и соблюдение правил монтажа. Причем, важно проследить, чтобы после монтажа кабель не получил механических повреждений.
Устройство теплого пола возможно как в процессе нового строительства, так и при капитальном ремонте, так как система укладывается непосредственно в цементно-песчаную стяжку. Среди основных работ, выполняемые в ходе устройства теплого пола, — гидроизоляция, раскладка нагревательного кабеля по чертежу, укладка напольного покрытия поверх системы.

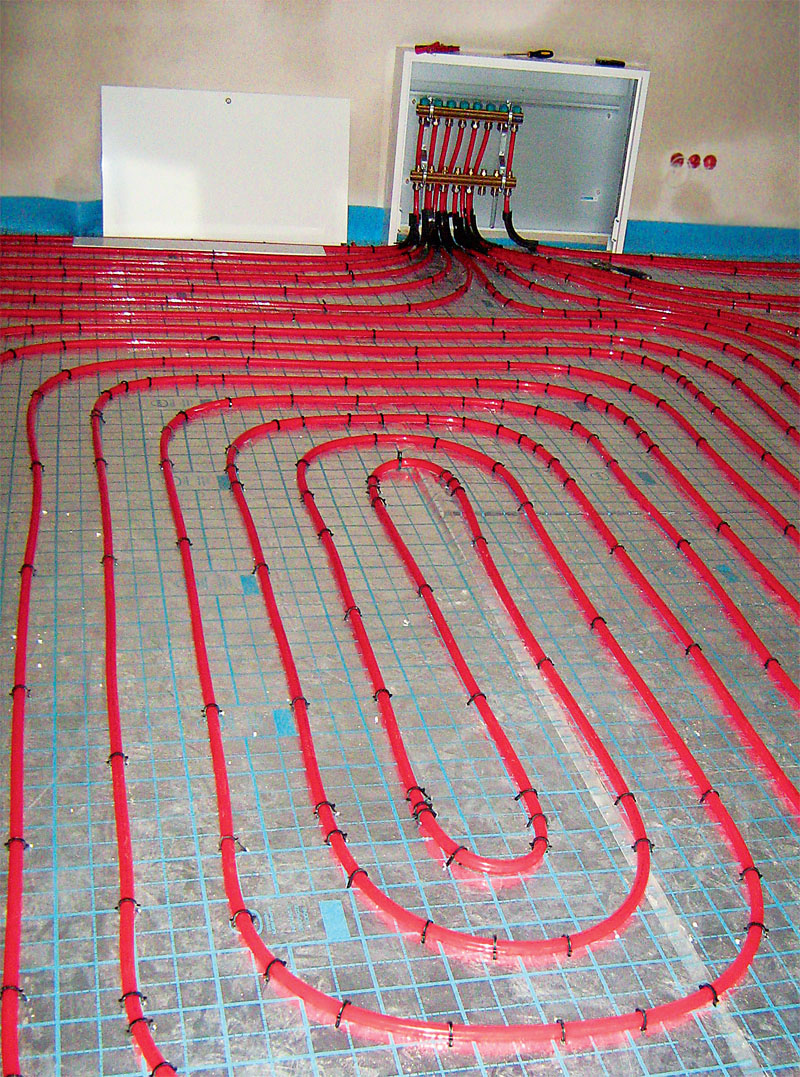

Максимальная длина греющего контура - 120 м (Фото: ООО KAN)Монтаж системы водяного отопления начинается с подготовки основания: поверхность пола должна быть ровной, сухой и чистой. Далее, монтаж осуществляется следующим образом: на основу укладывается тепло- и гидроизоляция, далее следуют бетонная стяжка с уложенными в ней трубами и напольное покрытие. Трубы укладывают с определенным шагом и в нужной конфигурации, чтобы покрыть ими всю поверхность пола.
На подготовленный теплый пол сверху можно уложить практически любое покрытие: керамику, ковролин, керамическую плитку, камень, ламинат и даже паркет. Хотя последний материал все же вызывает у специалистов противоречивые мнения.
Монтаж системы электрического теплого пола тоже начинается с подготовки основания. При необходимости его выравнивают при помощи специальных смесей. После высыхания смеси на нее укладывается теплоизоляция. Если теплый пол используется в качестве основной системы обогрева, рекомендуется выбрать твердую пенопропиленовую изоляцию толщиной 3-5 см. После укладки теплоизоляции поверх нее устраивают армированную стяжку, предупреждающую появление трещин. Если система теплого пола предназначена для дополнительного обогрева помещения, достаточно фольгированной теплоизоляции толщиной 3 мм. Для закрепления теплоизоляции используют специальные клеящие материалы, не нарушающие целостность ее структуры. В теплоизоляции в промежутках между витками кабеля вырезаются отверстия, необходимые для прочного сцепления между слоем стяжки и черновым полом. Кабель раскладывают на поверхности подготовленного пола и закрепляют на прибитой к основанию монтажной ленте (металлической полосе с держателями). Между двумя витками устанавливают датчик температуры в пластиковой гофротрубе, которая прокладывается по полу в штробе, а затем по стене до монтажной коробки с терморегулятором (такой трубопровод обеспечивает возможность замены датчика в случае его поломки). После этого заливают конструкцию стяжкой. Поскольку здесь присутствуют тепловые нагрузки, не рекомендуется применять обычный цементный раствор: нужно добавлять в него пластификатор или пользоваться специальной сухой смесью для теплого пола. Для равномерного распределения температуры по поверхности пола стяжка должна иметь определенную толщину. Так, над кабелем с погонной мощностью 18 Вт/м ее делают не менее чем 3 см. Можно и тоньше (1,5-2 см), но тогда берут кабель с меньшей мощностью, например, 10 Вт/м, и шаг укладки сокращают почти в два раза. Существуют системы с аккумуляцией тепла, когда нагревательный кабель располагают в толстом слое бетона (минимум 7 см). Они существенно снижают расходы на отопление за счет дешевого льготного тарифа: накопленного за ночь тепла хватает на оставшиеся дневные часы. В этом случае удельная мощность составляет 125-200 Вт/м2. Гидроизоляцию (необходимый элемент сантехнических узлов) разрешается делать как под кабелем, так и над ним — только нужно непременно разделять их стяжкой хотя бы минимальной толщины. В деревянных полах на лагах кабель размещают в воздушной прослойке на глубине 3-5 см от нижнего края покрытия. При этом его погонная мощность не должна превышать 10 Вт/м, а удельную мощность системы следует ограничить до 80 Вт/м2. По окончании монтажа отопление не включают, пока состав полностью не высохнет. Как правило, на это требуется около месяца. Преждевременный прогрев грозит образованием вокруг кабеля воздушных пузырьков, препятствующих отводу тепла и приводящих к локальному разрушительному перегреву.

Управление системой обогрева
Процесс заливки раствором греющего контура: для водяного теплого пола трубы должны находиться под давлением min 3 бар (чтобы избегать их возможных механических повреждений) (Фото: ООО KAN)Терморегулятор — единственная не скрытая от глаз часть системы, — автоматически поддерживает выбранную температуру, основываясь на показаниях термодатчика. Терморегуляторы бывают механические (с ручной регулировкой режима нагрева), и электронные (с автоматической). Модели последних различаются выполняемыми функциями, количеством опций для настройки, объемом памяти на режимы температуры (отдельно — ночной или дневной), наличием или отсутствием дисплея; программированием времени работы — это может быть выбранный повторяющийся цикл, неделя или день. Датчик температуры встраивают в коробку терморегулятора либо в пол между витками кабеля, но он может быть и выносным для уличных систем обогрева. Имеются модели регуляторов, для питания которых, помимо электросети, нужна еще и батарейка — для сохранения памяти в случае отключения электроэнергии. Габаритные размеры приборов варьируются в пределах 36х36 мм до 85х85 мм при ширине в 18 — 20 мм. Терморегулятор может быть установлен на стену с помощью обычного шурупа или самореза либо на DIN-рейке в электрощитке.

Преимущества "теплого пола"
Преимущества "теплого пола" настолько очевидны, что почти все, кто может себе их позволить, уже позволили. А те, кто пока не решился, находятся просто в плену мифов, извращающих действительное положение вещей. Одна из самых распространенных страшилок утверждает, что теплый пол требует больших денег и быстро выходит из строя. Этот миф опровергается опытом европейских стран, где успешно работают теплые полы, установленные еще в 50-х годах датским предприятием DE-VI. К тому же все нагревательные кабели, поставляемые в Украину наиболее известными производителями (REHAU, DE-VI, ССТ, CEILHIT, ALCATEL), сертифицированы, а трубы в системе водяного отопления подвергаются испытанию под высоким давлением.
Итак, для тех, кто все-таки сомневается.

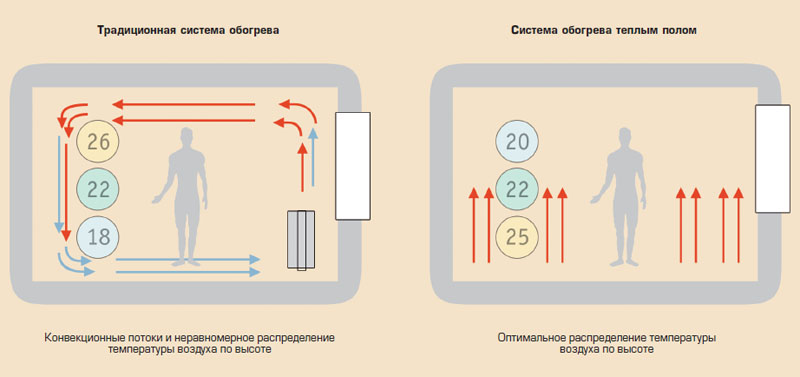

  • В соответствии с законами физики, поток теплого воздуха от радиатора устремляется к потолку, создавая на уровне человеческого роста зону удушливого тепла, после чего, охлажденный, возвращается к ногам в виде сквозняка. А при напольном отоплении тепло излучается всей площадью пола и равномерно распределяется по помещению: и ноги в тепле, и голова на холоде, как того и требует народная мудрость. Кроме того, при напольном отоплении в воздухе гораздо меньше пыли, что способствует улучшению гигиенических условий.
  • "Теплый пол" не только комфортнее и здоровее других систем отопления, но и экономичнее: равномерное излучение тепла позволяет снизить температуру теплоносителя с 75-95°С до 30-50°С. Самой комфортной температурой пола считается +22-26°С и она может автоматически регулироваться термостатом, исключая перерасход энергии. Как ни странно, но "теплые полы" и в монтаже оказываются проще и дешевле, чем традиционные системы отопления.
  • Напольное отопление облегчает уборку дома, радует глаз отсутствием радиаторов и труб и не ограничивает варианты расстановки мебели.

Но если уж следовать народной мудрости во всем, то "теплый пол" все-таки лучше применять как источник дополнительного, комфортного тепла. Зачем отказываться от пока еще дешевого центрального отопления?

  • Еще одно преимущество системы — ее невидимость. Нагревательный элемент, вмонтированный в бетонно-цементную стяжку, избавляет помещение от громоздких радиаторов и обеспечивает новые возможности оформления интерьера.

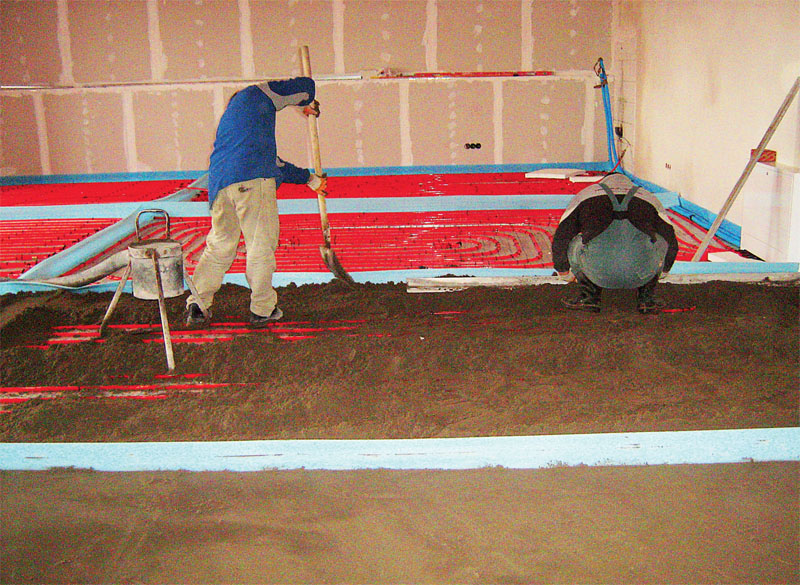

  • Заливка "теплого пола" (Фото: ООО KAN)Теплый пол устанавливается в полах любой конструкции — бетонных, деревянных, кафельных, покрытых линолеумом.
  • Подходит для всех помещений в доме.
  • Полы с электрическим подогревом опасны не более, чем скрытая в стенах электропроводка: правильный монтаж предполагает двойную, а иногда и тройную изоляцию, устройства для экранирования нагревательного кабеля и заземления, а также механизмы для защитного отключения.
  • При работе системы отсутствует "круговорот" воздуха, а вместе с ним и пыли, что важно для людей, страдающих аллергией или астмой.
  • Контролируется электронными терморегуляторами. Они поддерживают заданную комфортную температуру и уменьшают расходы на электроэнергию, переключаясь в запрограммированное время на экономные режимы работы.
  • Легко интегрируется в автоматизированную систему управления всем домом.
  • Не повреждается при замерзании.
  • Терморегулятор, управляющий работой системы, менее долговечен. Однако его замена раз в пять-десять лет несравнимо дешевле и проще, чем замена или капитальный ремонт домашней котельной, радиаторов, трубопроводов и т.д.
  • Не нуждается в обслуживании.

О нагревательных матах
Антон ХудяковАнтон Худяков,
инженер по кабельным системам обогрева, компания "Инженерные системы ЛТД" (официальный дилер DEVI)
Нагревательные маты изначально были разработаны для ситуаций, когда в помещении невозможно устроить многослойный "пирог", характерный для кабельной системы подогрева. Основная их сфера применения — ремонтируемые и тонкие полы в небольших помещениях (кухни, ванные и санузлы), где в качестве напольного покрытия обычно используется керамическая плитка. Нагревательные маты представляют собой термостойкую сетку с закрепленными на ней кабелями, которые по сравнению с обычными отличаются и меньшим диаметром, и пониженной мощностью. Кабель может быть как одно-, так и двухжильным, его мощность составляет 0,07-1,7 кВт, а погонная мощность — 7,5 -10 Вт/м (при этом достигается мощность 100-150 Вт/кв.м). Маты мощностью 100 Вт/кв.м применяются для подогрева деревянных полов и ламината, мощностью 150 Вт/кв.м — для подогрева плитки. Маты удобны тем, что для их монтажа не требуется устройство теплоизоляции (при условии, что этажом ниже находится отапливаемое помещение) и стяжки. Да и в монтаже они просты — не нужны монтажная лента, крепления, а также дополнительные расчеты удельной мощности и шага укладки, т.к. эти параметры в уже зафиксированы в изделии. Поставляются маты в рулонах, шириной около 50 см. При монтаже, в полу устанавливают трубку с датчиком, рулон разворачивают и приклеивают к основанию. Разрезая пластиковую сетку (но не кабель) и перемещая ее части, добиваются оптимального расположения нагревательных элементов. Затем на мат наносят плиточный клей или мастику, после чего кладут плитку.

Автор: Алла Бычкова
Источник: ДОМ.ua
