Энергия от солнца. Часть 1

Связь времен

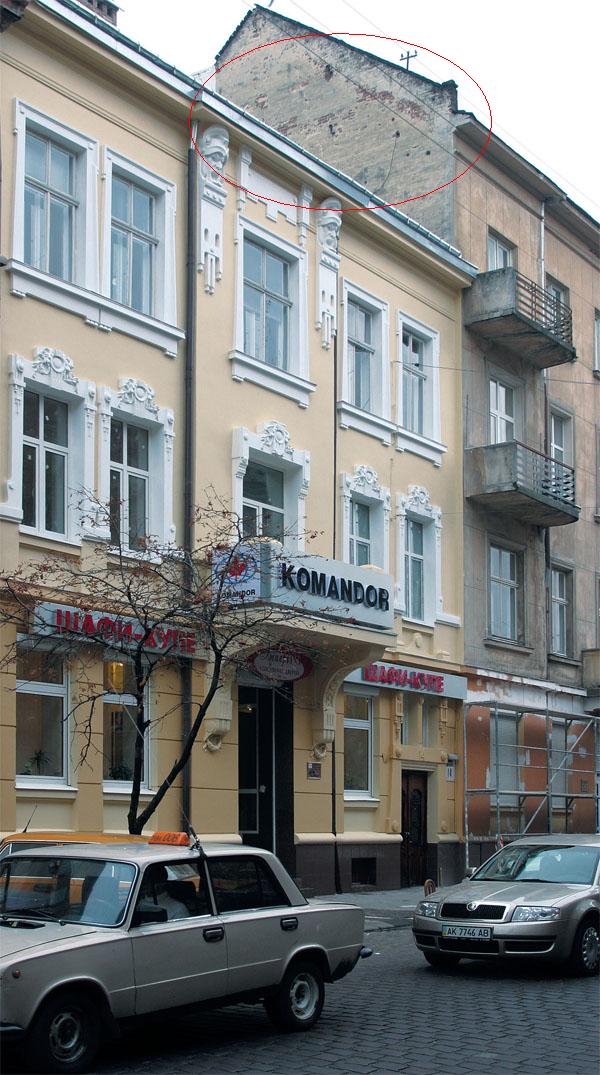

Дом "ноль" энергия" в старой части ЛьвоваВ старой части Львова нет централизованного отопления и горячего водоснабжения, все дома отапливаются еще старыми печками, к которым подведен газ, а горячую воду получают с помощью газовых колонок. И платят жители центральной части за это немалые деньги, особенно сейчас, когда газ становится все дороже и дороже. Это и проблема для городских властей — потребление газа огромное. Это и проблема для экологии — выбросы в атмоферу немалые.
Решают эти проблемы по-разному: одни уповают на ЖЭКи, другие устанавливают индивидуальный котел… А жители дома, о котором пойдет речь, — семьи двух сестер Оксаны и Ирины Денис, — внедрили автономную систему для получения тепла, электроэнергии и подогрева воды от возобновляемого источника энергии — солнца. И теперь они не зависят от газовых проблем и не получают из ЖЭКа счета за газ. К слову, дом расположен в самом центре Львова. Он построен в начале ХІХ века известным львовским архитектором, создателем стиля украинской сецессии во Львове, Иваном Левинским, владельцем фабрики, на которой выпускали строительные и отделочные материалы. А нынешие владельцы дома и идеологи внедрения в него энергосберегающих технологий выпускают известное всеукраинское издание, непосредственно связанное со строительной отраслью, и на страницах которого уже много лет пропагандируется использование энергосберегающих материалов и технологий, а также альтернативных источников энергии.

Не было бы счастья...

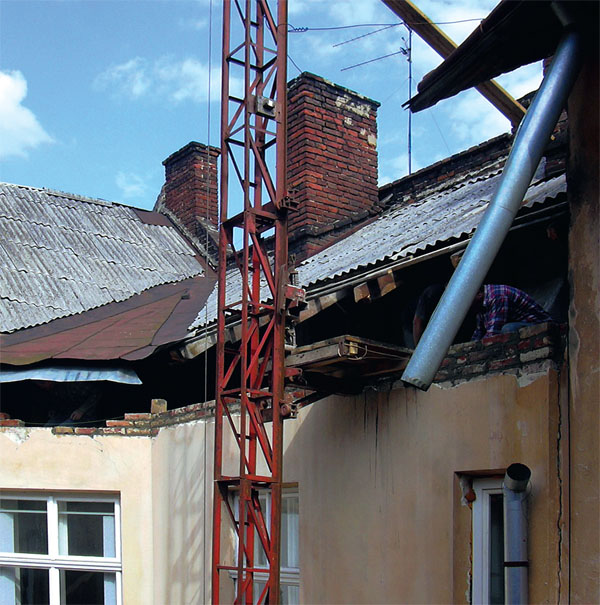

Так выглядела крыша до реконструкцииДо ремонта дом представлял собой старинное трехэтажное одноподъездное строение. На первом и втором этаже его сейчас разместились офисы. А на третьем этаже — жилые помещения. И причина, побудившая жильцов задуматься о капитальной реконструкции дома, была типична и банальна: чердачная крыша над квартирами регулярно протекала. Постоянные разводы на потолке и стенах и сырость в помещениях требовали незамедлительного реагирования. Но многолетние обращения в ЖЭК и местные органы власти результата не дали. Тогда было решено заняться капремонтом крыши самостоятельно. Правда, дом является памятником архитектуры, и чиновники тщательно следят за тем, чтобы не пострадало ”лицо” строения, потому для ремонта крыши потребовался не один десяток согласований и разрешений. Но если все равно предстоит ремонтировать крышу, так почему бы заодно не ”освоить” и чердак? Так пришла идея надстроить мансардный этаж. Для создания проекта и дальнейших его согласований потребовался архитектор. Разрешение на освоение ”подкрышного” пространства было получено. А в ходе работы над проектом было решено также внедрить в доме систему независимого горячего водоснабжения, отопления и электроснабжения — другими словами, сделать дом энергонезависимым.

Принцип термоса

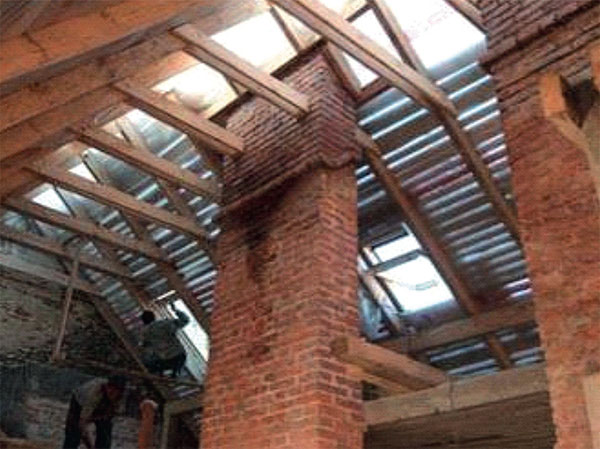

Ремонт крыши и устройство мансардыПрежде чем надстроить мансарду, стены комнат уже имеющегося жилого этажа были дополнительно утеплены и ликвидированы мостики холода. Утепление было выполнено изнутри здания, поскольку никаких работ по изменению фасада проводить было нельзя.
При освоении чердачного пространства высвободилось 270 м2 общей площади, где было решено расположить две квартиры (одна — с террасой). А между гостевыми комнатами этих квартир был установлен раздвижной шкаф, что позволяет теперь, при необходимости, объединить две квартиры в одну. Стены мансардного этажа утеплили, а на торец дома, который выходил на юг, установили специальные солнечные стеновые панели, которые абсорбировали солнечную енергию и аккумулировали ее в кирпичной стене. Для подачи и аккумуляции тепла в другие помещения в пол и стены была вмонтирована система водяного отопления ”теплый пол”.

Справка
Характеристика одной панели RheinzinkSolar PV
Номинальная мощность — 64 Вт 10%
Рабочее напряжение — 16,5 В
Номинальный ток — 4,13 А
Напряжение без нагрузки — 23,1 В
Ток короткого замыкания

Энергоактивная кровля

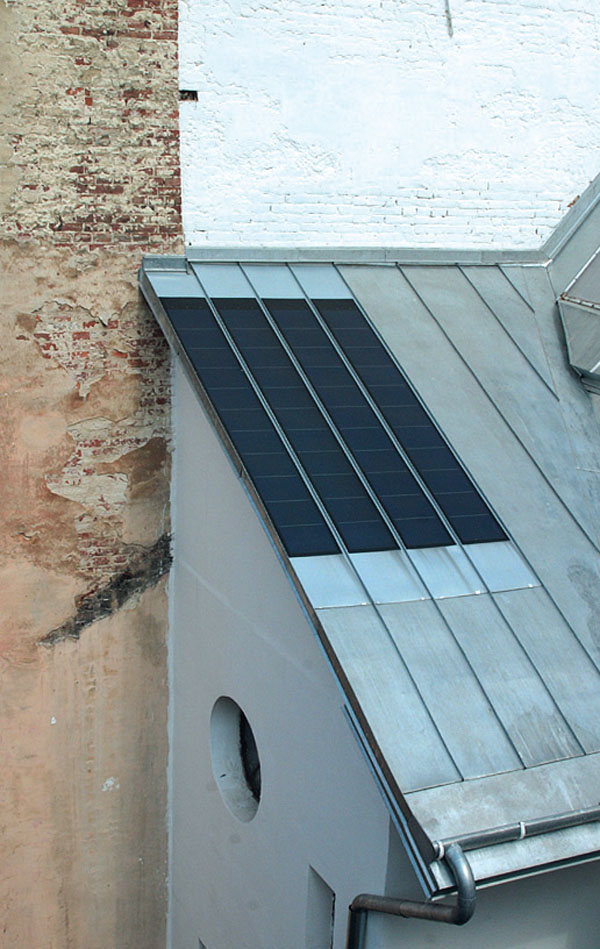

С солнечной стороны кровли установили алюминиевый гелиопрофиль и цинковое покрытие с фотоэлектрическим покрытиемОграждающая конструкция энергонезависимого дома должна быть энергоактивной. В нашем случае энергоактивной сделали кровлю и одну из стен здания. Кровля выступает одновременно и в качестве ограждающей конструкции, и в качестве абсорбера солнечной энергии.
В качестве кровельного материала на крыше с солнечной ее стороны установили алюминиевый гелиопрофиль ”ТЕПС” площадью 26 м2 от фирмы ИНСОЛАР ЮСВ (для отопления и горячего водоснабжения) и цинковое покрытие с интегрированным фотоэлектрическим покрытием Rheinzink Solar PV общей площадью 4 м2 и мощностью 400 Вт (для электроснабжения).
Каждая панель RheinzinkSolar PV имеет размеры 430х4000 и фотоэлектрическое покрытие площадью 394х2848 мм.
Панели установлены на южном склоне крыши под углом 300 к горизонту, что является минимальным для получения энергии от солнца, и потому полученные результаты можно считать минимальными. Для справки: для Львова и его широты оптимальным считается угол 55-60° зимой и 40-47° — летом.
Кроме кровли, энергоактивной сделали одну из стен, не заметную с улицы, — ее выкрасили в белый цвет для большего ”привлечения” энергии солнца.

Летом тепло собираем и храним, а зимой тратим

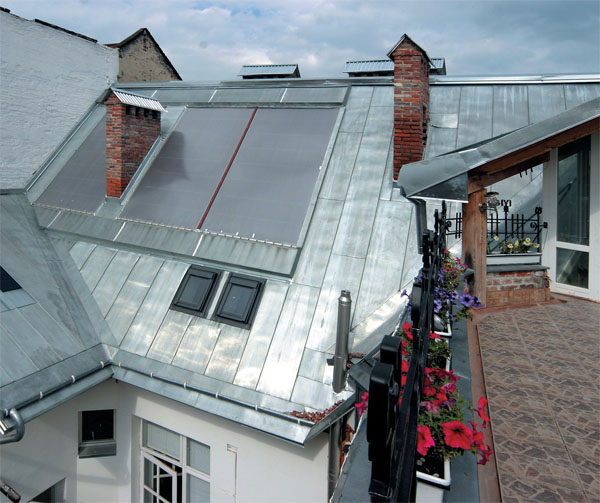

Вид с террасы на энергоактивную кровлюДля обеспечения стабильной работы альтернативного источника энергии вне зависимости от времени суток и погодных условий был применен принцип аккумулирования электроэнергии в электрических аккумуляторах напряжением 12 В. Расчеты показали, что для функционирования всей теплоэнергетической системы, в том числе освещения, охранной сигнализации, системы рекуперации тепла, вентиляции, циркуляционных помп для горячего водоснабжения и отопления, пары компьютеров и централизованного пылесоса, нужно четыре герметичных свинцово-кислотных АКБ емкостью 100 А каждый. На первый взгляд это невероятно, но возможно — благодаря использованию энергосберегающего оборудования: светодиодных (LED) источников света с высокой светоотдачей (напряжение 12 В, Схема теплообеспечения и горячего водоснабжениямощность 1,1 Вт, срок службы — до 100 тысяч часов или 10-11 лет непрерывной работы); циркуляционных помп WILO (мощностью 46-49 Вт) — они энергосберегающие и могут ”питаться” от фотоэлектрических панелей; рекуператоров тепла RylkAir (продуктивность 20-40 м3/час, мощность 2,5-4 Вт, напряжение 12 В).

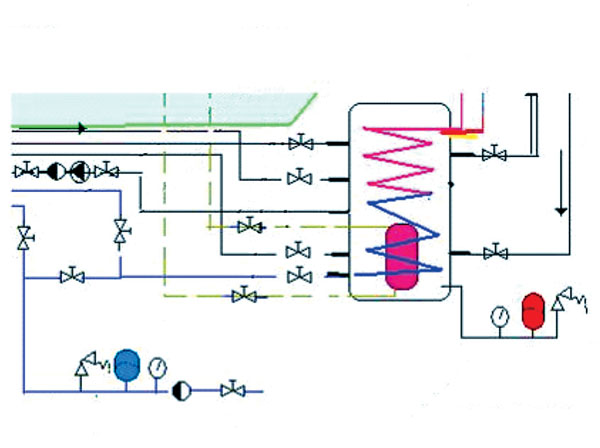

Система теплообеспечения и горячего водоснабжения включает несколько известных в мире принципов создания энергонезависимого дома. Система состоит из солнечного коллектора (1, установлен на крыше) как основного Схема работы бака-аккумулятораисточника тепла, камина (2), бакаккумулятора, аккумулятора тепловой энергии, нагревательных контуров для обогрева помещений и получения горячей воды, и теплообменников. Принцип работы в общем виде следующий: солнечная энергия отбирается ”энергоактивной” кровлей, поступает в коллектор и по медным трубам передается к баку-аккумулятору. Носитель энергии — вода. Активный ”сбор” энергии происходит в теплые солнечные весенние, летние и осенние месяцы: в это время ее накапливают и ”хранят”, а зимой ”тратят”. Бак-аккумулятор и аккумулятор тепловой энергии установлены в подвале дома.

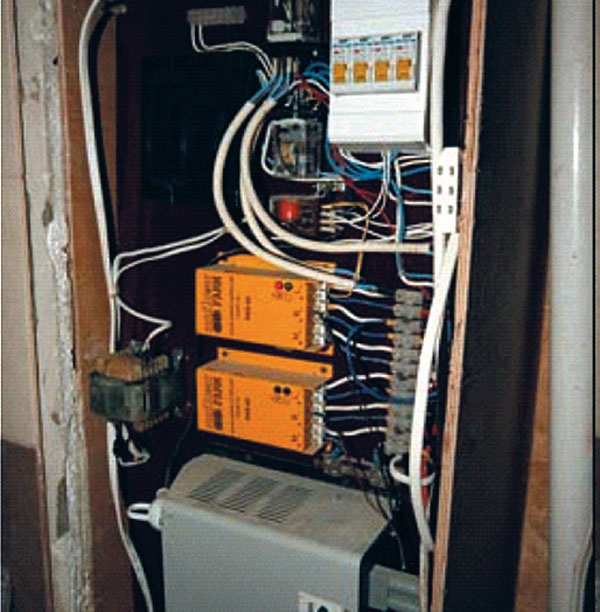

Электроаккумуляторы и панель приборовБак-аккумулятор Vitocell 353 тип SVS объемом 750 литров от фирмы VIESSMAN имеет три контура: два — для отопления, и один — для горячего водоснабжения. Такие емкости — необходимая составная любой системы с использованием солнечного коллектора. Аккумулятор тепла имеет объем 12,8 м3, он изолирован твердыми пенополистирольными плитами толщиной 20 см. Собирается энергия в этом аккумуляторе при помощи чугунных радиаторов, а хранится в гидрофобизированном бетоне, состоящем из гранитной щебенки фракцией 5-8 см. Аккумуляторы и панель приборов для электроснабжения были установлены в ниши несущей стены при вентиляционных каналах.
И никакого газа, котлов, батарей — ничего из известного традиционного оборудования для обогрева.

Автор: Ольга Камоликова
Источник: Украинский Строительный Каталог (Секреты успешной стройки)

Читайте далее продолжение статьи:
Энергия от солнца. Часть 2 >>>
