Энергосберегающий «трехлитровый» дом. Часть 2

Ориентация дома
Обробка с помощью минеральной гидроизоляции Ceresit CR-65Дом расположен в с. Кагарлык. Для того, чтобы он был энергосберегающим, особое внимание при размещении его на участке уделено принципам компактности и южной ориентации. Правда, по второму пункту было еще одно пожелание, которое надлежало учесть: дом сориентировать таким образом, чтобы из большинства окон открывался вид на озеро. Это удалось сделать, в то же время ориентировав коттедж на юг с отклонением от оптимального всего на 10°.

Проектирование
Вопросы проектирования дома доверены в Украине компании ПАССИВНЫЙ ДОМ. Строила коттедж компания ЭКО-БАУ. Перед началом проектирования состоялась беседа с заказчиком, в ходе которой он рассказал о том, каким видит свой дом. Очень удобно оказалось при этом работать с каталогом уже реализованных проектов, ведь имея под рукой множество разнообразных наглядных примеров, уже в самом начале удалось довольно конкретно определиться по основным направлениям проектирования.
Пожелания были следующими:
Размер дома: максимум 200 м.
Этажность: 2 этажа.
Энергоэффективность: высокий стандарт, близкий к пассивному дому.
Бюджет: максимум $180 тыс.

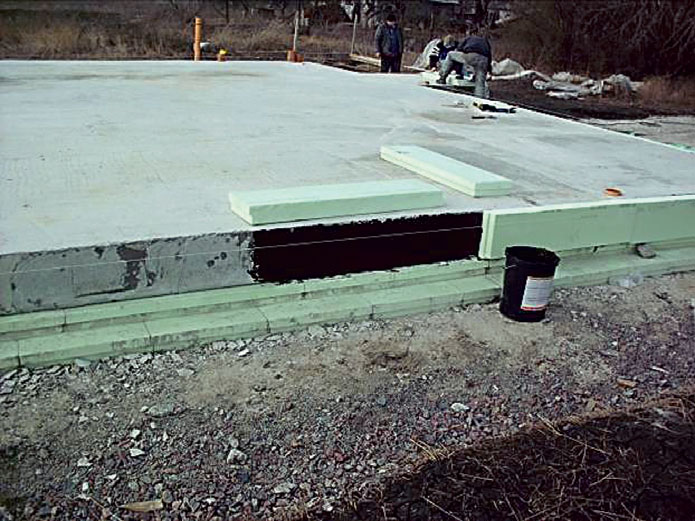

Нанесение бутумно-каучуковой мастикиПроект. На первой стадии создания проекта был выполнен эскиз дома. После того как он был согласован с заказчиками, наступила фаза создания проекта, рабочей документации. В ходе работы над проектом архитектор предварительно согласовал со специалистом по инженерному оборудованию, где и какие отверстия необходимы в перекрытиях.
Надо сказать, что при проектировании энергосберегающих домов уже на стадии эскизного проекта необходимо начинать с анализа будущего энергопотребления здания.
Проектная документация по дому включила:
– генплан;
– поэтажные планы;
– продольный разрез;
– поперечный разрез;
– виды с востока, запада, севера и юга;
– 3D-анимация устройства лестницы.
В проекте определился размер и целевое использование отдельных помещений, ориентация, количество и размер окон.

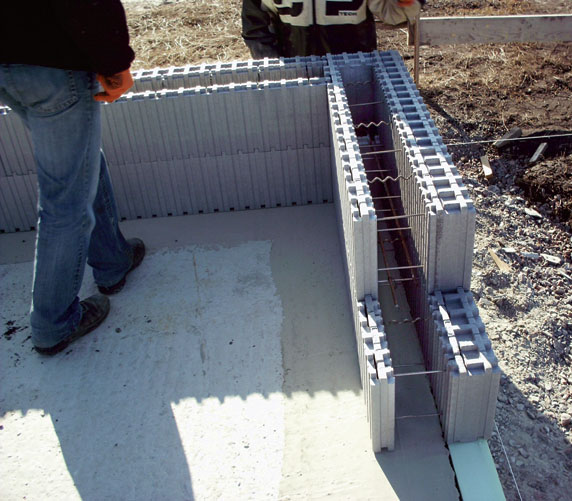

Сбор стены из термоблоков ТМ "IZORAST"На генплане отображается местоположение самого здания, а также расположение отдельных инженерно-технических подключений (электричество, газ, вода, канализация). Кроме того, уже при подготовке стадии «Проект» обозначаются необходимые подъезды, так как они влияют на смету расходов по строительству и должны быть учтены при подготовке работ. Именно на этом этапе окончательно согласовываются и утверждаются в чертежах и расчетах все показатели коэффициентов теплопередачи (U) внешней оболочки здания. Важным моментом здесь является правильная постановка размеров всех строительных элементов, они должны быть правильно заданы в схему расчетов.
Рабочая документация. По проекту пассивного или энергосберегающего дома она всегда изготавливается в масштабе 1:50. В данном случае она состояла из:
– всех строительных элементов с размерами;
– всех важнейших подключений;
– необходимых отверстий для электрокабелей, отопления и водоснабжения/канализации;
– площадей всех помещений и их объем;
– высоты будущих полов;
– размеров всех окон и дверей;
– расположения каналов для отвода канализации, ливневой канализации и дренажа.

Чертежи и планы
Монтаж стеновых блоковРасчеты статики. Дом лишь настолько является хорошим, насколько качественно он просчитан. И это касается не только энергоэффективности здания, но и конструкторских расчетов несущей способности строительных элементов. Как уже упоминалось выше, у украинских проектировщиков и конструкторов, похоже, существует серьезное недоверие относительно возможности реализации изоляции под фундаментной плитой. По этой причине все конструкторские расчеты были выполнены и начерчены партнерами компании-проектировщика в Германии. Конструкторские расчеты для пассивного дома должны выполняться очень точно, так как из-за высокой герметичности здания любая малейшая трещинка в фасаде здания недопустима. Для идеального воплощения на стройплощадке также необходимы чертежи с высокой степенью детализации, а именно:
– чертежи. Минимум 1 на каждый этаж в масштабе 1:50;
– план плит перекрытий. В этом проекте дополнительно был выполнен план стандартных в Украине плит перекрытий, где указано размещение отдельных плит, а также составлен список материалов, необходимых для укрепления каждого элемента;
– разрезы. Для пояснения предыдущих чертежей – вертикальное отображение элементов, масштаб 1:50;
– детализованные планы. В целом считается правильным отображать в конструкторских чертежах отдельные участки конструкций, как, например, оконная перемычка, участок примыкания лестницы к конструкции здания и т. п. в масштабе 1:25. В этом проекте было выполнено 12 детализованных планов, что для такого небольшого здания оказалось вполне достаточным;
– схема армирования. Список арматуры представляет собой свод ку всех отдельных элементов армирования с указанием диаметра, длины, веса и пр. На каждом из таких чертежей каждый отдельный стальной элемент армирования обозначен своим номером и подписан.

Материалы и оборудование. Вопросы изоляции
Смонтирован арматурный каркасИзоляция фундаментной плиты. Решение об устройстве изолированного основания здания с коэффициентом сопротивления теплопередачи R не менее 6,6 м2•K/Вт является очень важным при строительстве энергосберегающего здания. Основание под пассивный дом в Германии архитектурным бюро, проектировавшем этот коттедж, часто выполняется из пеностеклянного щебня. В Украине для этого использовали экструдированный пенополистирол (XPS), так как, во-первых, пеностеклянный щебень тяжело достать, а во-вторых, разница в цене между пеностеклянными плитами и пенополистиролом составляет почти 200 %.
К сожалению, проектировщику в Украине не удалось найти конструкторское бюро, готовое просчитать статические нагрузки по фундаментной плите согласно требованиям. Большинство специалистов, к которым обращались, сомневались в возможности закладки под фундамент здания 20–25 см экструдированного пенополистирола. Вероятно, сыграл негативную роль психологический фактор: людям довольно сложно представить, что легкий по весу экструдированый пенополистирол может выдерживать нагрузку всего здания.
Кладем плиты-перекрытияИзоляционный материал производства компании BASF был выбран на основе расчетов компьютерной программы РНРР, а также расчетов статики немецкого конструкторского бюро. Итак, коэффициент сопротивления теплопередачи фундаментной плиты равен 9,3 Вт/м2•K и, таким образом, почти в 3 раза превышает заложенный в украинском ДБН показатель. Требуемый Институтом пассивного дома Дармштадт коэффициент в 6,6 Вт/м2•K также достигнут, показатель даже превышает этот параметр. И все это потому, что расчеты программы РНРР показывают: высокоэффективные энергосберегающие дома (мы говорим здесь не о пассивных домах) при местных климатических данных возможны только при достижении столь высоких показателей.
Монтаж сэндвич-панелейИзоляция стены. Для стен выбрана система термоблоков Изораст от компании ИЗОПЛАСТ. Но так как данная система имеет коэффициент теплопередачи (U-Wert) на уровне всего 0,17 Вт/м2•K и, соответственно, обратный коэффициент сопротивления теплопередачи (R-Wert) 5,88 м2•K/Вт, для улучшения этого показателя была запланирована также наружная изоляция толщиной 10 cм. В результате общий коэффициент сопротивления (R-Wert) был улучшен до 8,3 м2•K/Вт. Этот показатель также почти втрое превышает требуемый украинскими строительными нормами показатель. С внутренней стороны планируется покрытие термоблоков гипсовой штукатуркой для улучшения качества внутреннего климата в таком помещении. С наружной стороны термоблоки будут покрыты комбинированной системой теплоизоляции с штукатуркой западноевропейского производства. Цветовую гамму определяет заказчик.
