Пошаговое строительство пассивного дома. Часть 4

Как построить пассивный дом - методика строительства пассивного дома
Шаг 1
Бурение скважин под грунтовый контур теплового насоса и закладка грунтового контура в скважину.

Шаг 1 Шаг 1


Пошаговое строительство пассивного дома. Шаг 2
1/3 дома находится под землей, для этого был вырыт котлован в 3, 5 метра глубиной


 Шаг 2

Утепление пассивного дома. Шаг 3
Пассивному дому необходимо полное утепление всей без исключения внешней «оболочки»: стен, крыши и фундамента. Поэтому железобетонная подушка стоит на плоскости (толщиной 10 см) утеплителя ("пеностекло").

Шаг 3


Шаг 4
Уже по уложенным плитам утеплителя расстилается клеенка и увязывется арматура железобетонной подушки.


Шаг 4


Шаг 5
Весь подземный этаж (являющийся конструктивно и фундаментом здания) выполнен из монолитного железобетона.

Шаг 5 Шаг 5



Шаг 6
Все инженерные коммуникации (вентиляционные каналы, разводка под электричество, телефон, интернет и т.д.) проложены в перекрытиях и стенах под заливку монолитным железобетоном.


Шаг 6 Шаг 6



Шаг 7
После утепления фундамента и стен, на глубине 2, 2-2, 8 м вокруг здания были проложены трубы грунтового теплообменника (Awadukt Thermo), к которому подключена система вентиляции с рекуперацией. Грунтовой теплообменник выпускает только немецкая фирма РЕХАУ. Впервые он был привезен и смонтирован в Украине именно в доме Татьяны Эрнст. Проходя через грунтовый теплообменник зимой в минусовую температуру, воздух предварительно нагревается как минимум до температуры 0°с, что обеспечивает незамерзание рекупиратора (или же теплообменника вентиляционной системы), в котором теплый, использованный воздух, выводящийся из дома, постоянно передает свою температуру свежему, но прохладному воздуху, через разделяющие их перегородки. так в пассивном доме обеспечивается пассивный подогрев воздуха (зимой) и его охлаждение (летом), давая постоянный приток комфортного приточного воздуха, без возникновения эффекта сквозняка.


Шаг 7 Шаг 7 Шаг 7 Шаг 7


Шаг 8
Подключение труб теплового насоса, благодаря которому происходит процесс переноса низкотемпературной теплоты (тепла земли), не пригодной для прямого использования, на более высокотемпературный уровень. По аналогии с водяными насосами, перекачивающими воду, тепловые насосы «перекачивают» тепло. Иными словами, тепловые насосы являются трансформаторами тепла, в которых рабочие тела совершают обратный термодинамический цикл, перенося тепло с низкого температурного уровня на высокий.

Шаг 8



Шаг 9
Несущие стены построены в один кирпич (25 см) с добавлением слоя самого долговечного, водои паронепроницаемого, отбивающего тепловые излучения утеплителя: «Пеностекло» (24 см). особенность монтажа этого утеплителя состоит в том, что клей необходимо намазывать зубчатым шпателем по всей поверхности утеплителя. так, при монтаже одной из стен, строители решили наклеить его «по старинке» так называемыми ляпами. В итоге весь недешевый утеплитель опал и разбился.

Шаг 9 Шаг 9




Шаг 10
Так же и при покрытии утеплителем крыши очень сложно было уговорить строителей проложить его плотно без щелей между отдельными плитами и стропилами. архитектору приходилось взбираться вместе с рабочими на крышу и показывать вручную, как прокладывать утеплитель, не образовывая мостиков холода. крыша пассивного дома имеет двойную конструкцию: сначала положили утеплитель между стропилами, а потом сверху на стропилах, чтобы полностью избежать мостика холода. таким образом слой утеплителя на крыше составил 26 см. По краям обязательно необходимо оставлять выпуски по 20 см, чтобы потом замкнуть утеплитель крыши с утеплителем стены, не образуя щелей. однако и здесь не обошлось без переделок. работая «по старинке», строители без ведома архитектора обломали все выпуски, просто потому что им так было удобней… В итоге пришлось покупать жидкий утеплитель и запенивать все дыры стыков стенного и крышного утеплителя.


Шаг 10 Шаг 10 Шаг 10



Шаг 11
Форма крыши – двускатная, под углом 45 градусов, покрытие – натуральная черепица. На южной стороне устанавливаются солнечные коллекторы. архитектору удалось найти украинскую фирму, которая не только их продает и устанавливает, но и сама производит, и обслуживает.

Шаг 11 Шаг 10



Шаг 12
В доме задействована не только система «теплый пол», но и «теплые стены». Все это составляет систему излучающих поверхностей, которая благоприятно влияет на здоровье человека и помогает экономить энергию на отоплении и охлаждении. При этом трубы отопления (проложенны по заземленной металлической сетке с ячейкой 40х40 мм) заштукатуриваются глиной, что обеспечивает постоянную благоприятную влажность в помещении (на уровне 50%).

Шаг 12

Шаг 13
Солнечные коллекторы нагревают бакаккумулятор на 1000 литров. И только, когда этой «полностью бесплатной» энергии солнца не хватает для нужд здания, включается тепловой насос, который догревает бак теплом земли.

Шаг 13 Шаг 13



Шаг 14
Под самой крышей расположилась двухуровневая библиотека. Первый, нижний уровень — для взрослых. Лестница ведет на второй уровень — в детский сектор. Здоровый, экологически чистый, теплый и красивый материал покрытия пола — натуральный линолеум — позволяет выгодно разнообразить дизайн помещений.

Шаг 14

Шаг 15
Самая большая комната — гостевая-танцзал. Вся южная сторона остеклена от пола до потолка. Благодаря этому тепло от низкого зимнего солнца попадает в самую глубину комнаты. Глиняные стены, принимающие зимой пассивное солнечное тепло, окрашены в темные тона, что обеспечивает лучшую абсорбцию тепла. Пол во всех жилых помещениях (кроме танцзала, паркет под масловоском) выполнен из натурального линолеума — экологически чистого материала, состоящего из стружки дерева, льняного масла и пищевых красителей. Натуральный линолеум – это единственное, кроме натурального паркета (под маслом или воском), покрытие пола, которое "дышит" — то есть впитывает избыточную влажность помещения и отдает ее назад (если это необходимо), поддерживая таким образом идеальную для человека относительную влажность воздуха на уровне 50%.

Шаг 15 Шаг 15 Шаг 15



Шаг 16
Очистка безхлорного бассейна (7, 55х2 м) ионами серебра и меди обеспечивает качество питьевой воды в нем. а площадь воды 15 м2 требовала бы огромных затрат на осушительную систему, если бы не пленка, покрывающая ее все время, когда в бассейне не плавают. Пиковое насыщение воздуха влагой в момент эксплуатации бассейна убирается общей вентиляционной системой дома.

Шаг 16

Шаг 17

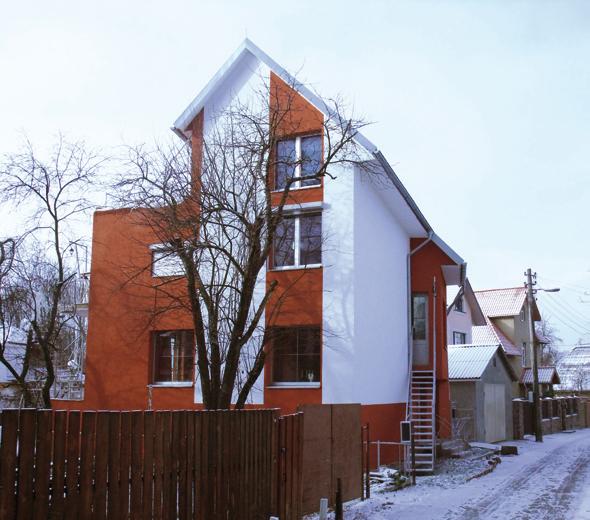

Здание сориентировано по частям света. Его юговосточные стороны имеют 4 этажа, с большим количеством остекления, чтобы даже зимой солнце освещало и нагревало все внутренние стены. а с северной и западной стороны дом имеет 5 этажей с нежилыми помещениями и минимальным количеством остекления.  Как строить коттедж из пеноблоков советы рекомендации.

Шаг 17 Шаг 17

О соблюдении техусловий
Татьяна ЭрнстТатьяна Эрнст,
архитектор (г. Киев)

Самым сложным на этапе строительства были разговоры-убеждения строителей о том, что строить нужно ИМЕННО так, как предписывают техусловия, выставленные архитектором, а не так, как они ВСЮ ЖИЗНЬ строили. Ведь каждый пытался мне, молодому и по их мнению «зеленому» архитектору, рассказать, что у него уже 20…30… 40 лет опыта работы в строительстве, и он все дома строил именно так, и никто еще не жаловался. а когда пытаешься объяснить, что это другая технология, если в холодном доме — все стены холодные — это не страшно, а если в пассивном энерговыгодном доме в одном месте окажется плохой стык и появляется «мостик тепла», то в этом месте образуется грибок из-за сильного перепада температур и выпадения конденсата — этого никто и не хотел понимать. Часто приходилось детали переделывать. Если один день меня не было на объекте, то на следующий день, как правило, переделывалась вся работа «бесконтрольного» дня. Поэтому старалась, как штык, каждый день в 8 утра быть уже на стройплощадке.



Подробнее прочитать о пошаговом строительстве  дома по технологии пассивного дома:

"Пассивный дом по-украински. Шаг за шагом. Часть 1"
"Пассивный дом по-украински. Шаг за шагом. Часть 2"
"Пассивный дом по-украински. Шаг за шагом. Часть 3"

Автор: Андрей Грачев
Источник: Украинский Строительный Каталог (Секреты успешной стройки)

Архитектор первого пассивного дома в Украине Татьяна Эрнст.  http://www.ernst.kiev.ua/index_ru.html
