Крепежные детали: анкерное крепление

Анкерное крепление

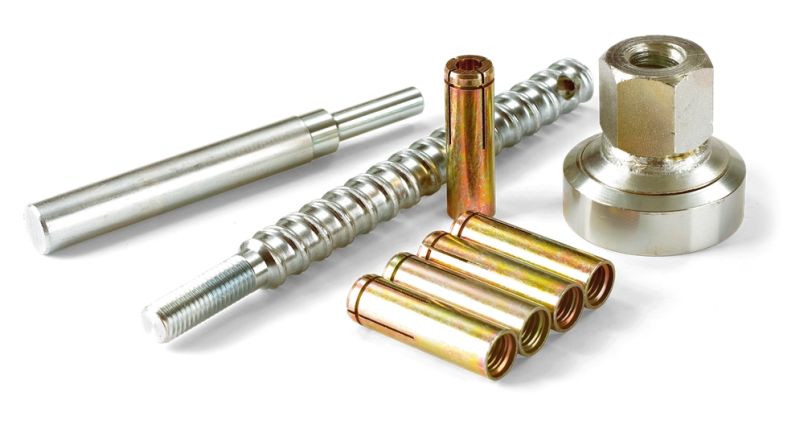

Анкер — устройство для закрепления конструкций в бетоне, в том числе легком, и газобетоне, камне, обычном и пустотелом кирпиче, дереве, гипсокартоне и т.п. Анкерную технику применяют для крепления наиболее важных конструкций: стальных конструкций общего назначения, ворот, монтажных опор, подвесных потолков, трубопроводов, систем кондиционирования и вентиляции и др. Современная анкерная техника заменила во многих случаях сварочные работы. При этом технология анкерного монтажа, обеспечивая высокую надежность, существенно проще и экономичнее, имеет более эстетичный вид, чем сварка.

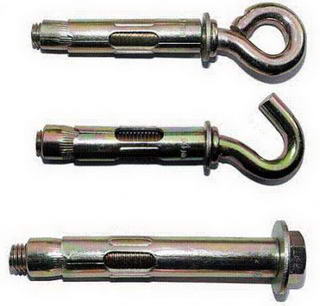

По способу крепления анкеры делят на механические и химические или клеевые. На анкер может быть нанесено защитное покрытие. Так, для анкеров, работающих в сухих помещениях, применяется "холодная оцинковка" (толщина покрытия 5 мкм), а для анкеров, используемых в помещениях с повышенной влажностью, — "горячая оцинковка" (толщина покрытия может достигать 45 мкм). Среди механических анкеров можно выделить группы для больших, средних и малых нагрузок.

Химический анкер удерживает нагрузку за счет склеивания анкера с материалом основы. Этот вид анкерной техники применяют, как правило, в тех случаях, когда необходим высокий уровень безопасности, и, кроме того, монтаж с помощью механических анкеров невозможен. Химические анкеры используют для крепления оборудования в граните, при монтаже мостов и монолитном строительстве, особенно целесообразно использование химических анкеров при армировании сложных контуров. Основные элементы в химическом анкере:

  • шпилька с внешней резьбой из оцинкованной или нержавеющей стали;
  • капсула (патрон) с клеевым составом на основе акриловой смолы;
  • отвердитель;
  • кварцевый песок и цементная смесь.

Например, химические анкеры от FISCHER, как правило, оснащены одним патроном с клеевым составом. В химических анкерах HILTI капсула состоит из двух частей, в одной из которых находится акриловая смола, в другой — отвердитель. Наиболее подходящими для применения химических анкеров являются пористые и пустотелые материалы: керамический и силикатный кирпич, пустотелые бетонные и железобетонные блоки, плиты, легкий бетон и т.п. Для пустотелых материалов (например, кирпича с пустотами) применяют химические анкеры, в состав которых входит сетчатая гильза, а для пористых материалов используют анкеры без гильзы. В состав химического анкера для съемных конструкций входит втулка из нержавеющей стали с внутренней резьбой.

Химические анкеры имеют быстрое схватывание (2…25 мин.) и отвердение (30…50 мин.) клея. Для стандартных условий и бетона прочности 25 Н/мм2 расчетные нагрузки на вырыв (клей на основе акриловой смолы) для арматуры диаметром 8…25 мм составляют 6…31.5 кН, на срез — 11.1…108 кН соответственно. Для клея на основе уретановой метакриловой смолы расчетные нагрузки на вырыв для арматуры 10…36 мм составляют 12.5…131.9 кН, на срез — 17.3…237.3 кН. Для химических анкеров, устанавливаемых в пористых материалах, для шпилек М8…М12 расчетные нагрузки на вырыв и срез одинаковы и составляют 4.2-…6 кН, для пустотелого кирпича расчетные нагрузки на вырыв и срез — 1.5…2 кН.



Автор: Сергей Петренко
Источник: Украинский Строительный Каталог (Секреты успешной стройки)

Читайте далее продолжение статьи:
Крепежные детали: выбор анкерной техники >>>
