Разделы проектной документации: руководство к действию. Часть 2

Основные разделы проектной документации - конструктивный, инженерный и архитектурный.

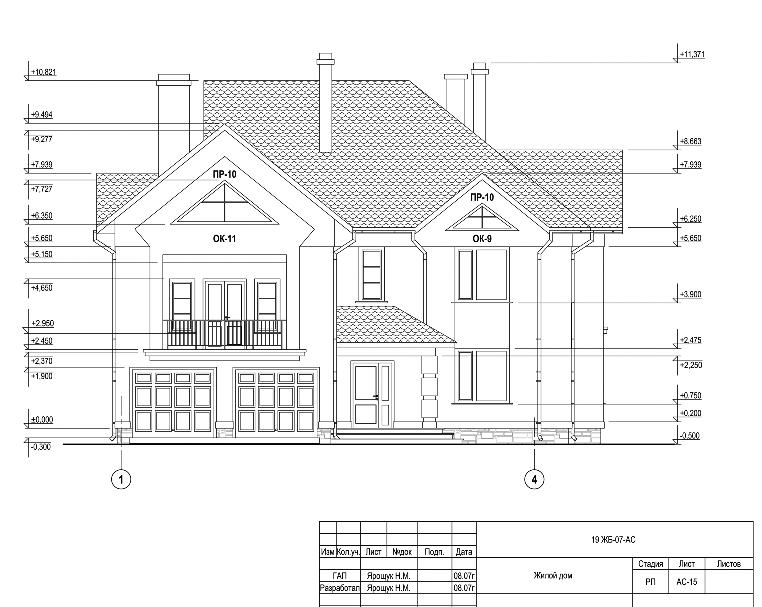

Чертежи конструктивного раздела демонстрируют конструкцию фундамента, перекрытий, полов и прочие конструкции дома. В данном разделе представлены схемы раскладки бетонных блоков фундаментов, плит и перекрытий и др. Наиболее сложные узлы примыкания конструктивных элементов друг к другу показаны отдельно.

Составные КР:
- общие данные;
- план фундамента;
- план перекрытий;
- монолитные участки;
- ведомость перемычек;
- лестница, разрезы, узлы;
- схема вентканалов;

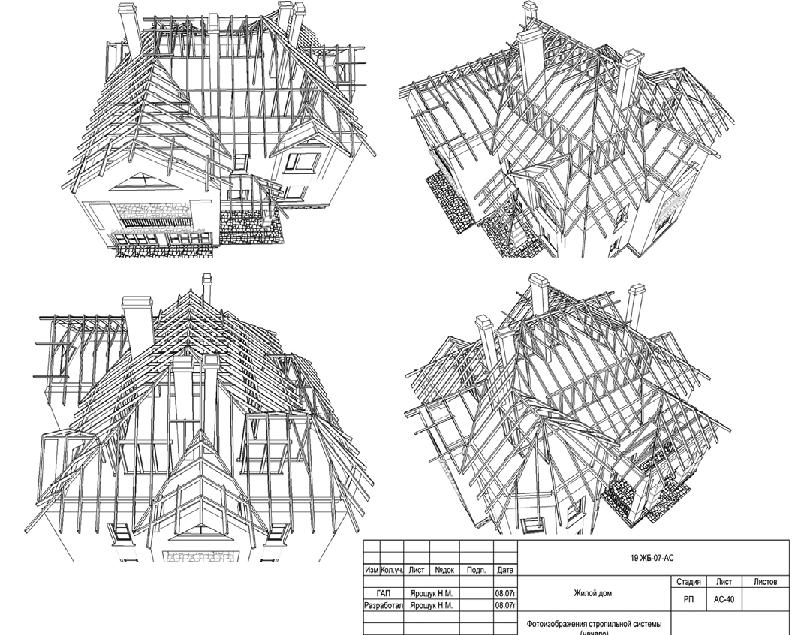

- крыша, план стропил;
- детали;
- спецификации.

Инженерный раздел (ИР)
Инженерные чертежи - это общая схема коммуникаций. Они включают в себя канализационные планы этажей, схему канализационной установки, аксонометрическую схему установки холодной и горячей воды, схему установки системы отопления и пр. В Инженерном разделе также приведена вся техническая информация по газовому оборудованию, электрике, информация по расчету мощности, подбору и установке соответствующих приборов и устройств.

Составные ИР:
- общие пояснения о расчетах;
- схемы систем водоснабжения и канализации (ВК);
- электрооборудования (ЭО);
- отопления и вентиляции (ОВ);
- спецификации оборудования и материалов.

Инженерный раздел проектной документации обычно разбивают на две части: внутренних сетей и внешних. Комплекты рабочих документов на внешние и внутренние инженерные сети составляются по отдельности, поскольку согласовываются по-разному.
Внешние сети подключаются к общим магистралям (газовым, водопроводным, к электрическим подстанциям). По каждой внешней системе составляется комплект рабочих документов. К примеру, при подключении к газовой магистрали в этих документах должен быть прорисован проходящий по участку газопровод с соответствующим техническим обоснованием его прокладки и указанием характеристик. Если используется жидкое топливо, то вместе с топливопроводом проектом должен быть предусмотрен топливный резервуар определенного объема, который обычно зарывается на территории участка. Соответственно, нормативам оформляются внешние электрические сети, системы автономной (или центральной) канализации, а также система водоснабжения дома, которая представляет собой, как правило, скважину с насосом и водопровод.
Разводка внутренних инженерных сетей осуществляется в основном по желанию клиента в рамках выбранного и согласованного дизайн-проекта. Несмотря на то, что внутренняя разводка предполагает больше свободы, нежели внешняя, однако следует соблюдать ряд нормативов, правил монтажа и эксплуатации. Если говорить о системе газового отопления, то и проект разводки внутренних сетей, и саму разводку должна осуществлять профессиональная компания, имеющая соответствующие лицензии на такого рода работы. Разводить по дому трубы, по которым будет циркулировать теплоноситель, следует рационально и, естественно, без нарушения строительных норм. Именно в этом может помочь общая схема строительства дома. Особенности и характеристики фундамента для дома из пеноблоков.

Автор: Елена Бутивщенко
Источник: Украинский Строительный Каталог (Секреты успешной стройки)

Читайте далее продолжение статьи:
Проектная документация.Обоснование к действию.Часть 3 >>>
